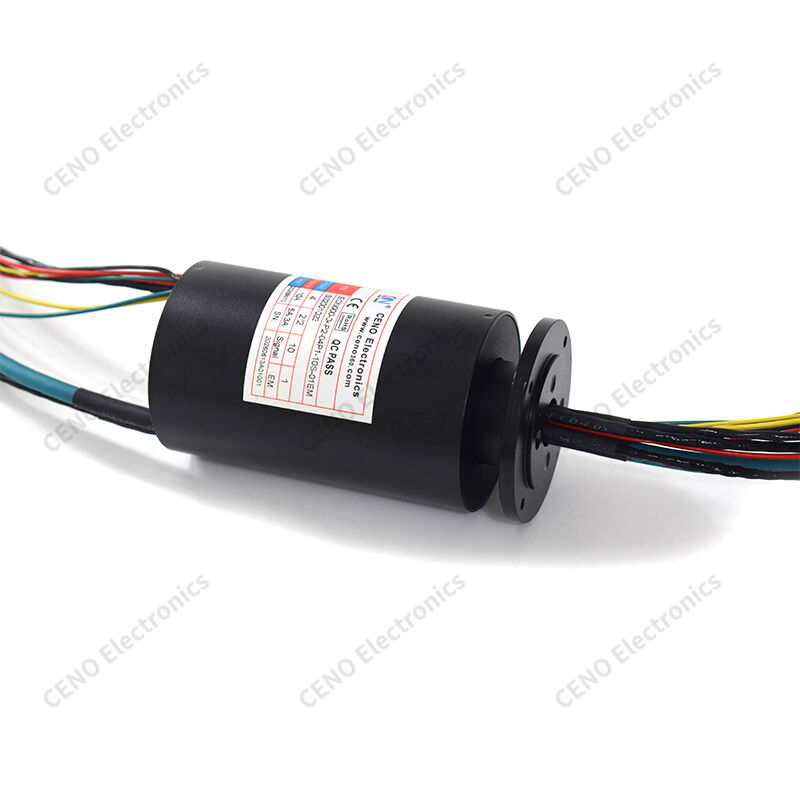

Ethernet Slip Ring 100Mbps OEM Döner Bağlantısı
ECN000-04P2-04P1-10S-01EM, CENO flens üzerine monte edilmiş Ethernet kayma halkasıdır. Güç aktarmak için hassas altın temas kümeleri kullanır.Kontrol sinyalleri ve 100Mbps Ethernet verileri sürekli 360° dönüş yoluylaEntegre montaj flensleri, ekstra adaptörler olmadan doğrudan montajı sağlar. Optimize edilmiş diferansiyel kablolama, impedans eşleşmesini korur ve veri paket kaybını en aza indirger.Bu dayanıklı döner veri konektörü CE & RoHS denetimini geçiyor ve orta hızlı dönen endüstriyel makinelerin toplu OEM siparişleri için tasarlanmıştır.
Özellikleri
- Flanş montajı
- Altın bağlantıları
- Ethernet kanalı
- İmpedans eşleştirildi
Başvurular
- PTZ kameraları
- Döner çalgı makineleri
- Denetim cihazları
- Paketleme malzemeleri
İsteğe bağlı
- Kablo uzunluğu
- RJ45 fişleri
- Kalkan kabloları
- Devre ayarlamaları
Spesifikasyon
|
ECN000-04P2-04P1-10S-01EM
|
Spesifikasyon
|
|
Koruma derecesi
|
IP51
|
|
Çalışma nemliği
|
% 60 RH altında
|
|
Çalışma sıcaklığı
|
-40°C - +60°C
|
|
Tel özellikleri
|
AWG17#/22# konserve Teflon, iki çekirdekli/dört çekirdekli bükülmüş çift koruma kablosu (0,2 mm2), CAT6
|
|
Çalışma voltajı
|
0°48 VAC/VDC
|
|
Devre sayısı/akım
|
4 devre × 10 A (48 V); 2 devre × 5 A (24 V);
2 devre × 3 A (24 V); 1 grup × CAN;
1 grup × RS422; 1 grup × RS485;
1 grup × 100 Mbps Ethernet
|
|
Dielektrik kuvveti
|
İki devre arasında ≥500 VAC @ 50 Hz
|
|
İzolasyon direnci
|
≥100 MΩ @ 300 VDC
|
|
Temas direnci dalgalanması
|
≤30 mΩ (600 rpm çalışırken)
|
|
Kurşun uzunluğu
|
rotor: 500 mm; stator: 500 mm
|
|
Çalışma hızı
|
0 ̊60 rpm
|
|
Montaj yöntemi
|
rotor ucu, müşteri tarafından sağlanan şafte vidalarla sabitlenmiştir.
|
|
İletişim malzemesi
|
değerli metal
|
|
Ev malzemesi
|
kum püskürtülmüş ve siyah anodlanmış alüminyum alaşımı
|
Çizim
Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
Sertifikasyon
ISO9001, CE, RoHS, UL, Patlama geçirmez
CENO Avantajı
Mühendislik ekibinin üyeleri kayma halkaları alanında 10 yıldan fazla deneyime sahiptir. Operatörler kritik prosedürde çalışırlar.
CENO'nun sunduğu hizmet
24 saat, 7 gün danışmanlık hizmeti.
Toplu ve özel üretim.
360° dönme sistemi için çözüm sunuyor.
Herhangi bir 360 ° dönüş sistemi için isteklerinizle bize danışmaya hoş geldiniz. Sorgularınızı zamanında yanıtlamanız için tek durak hizmeti sağlayacağız.
