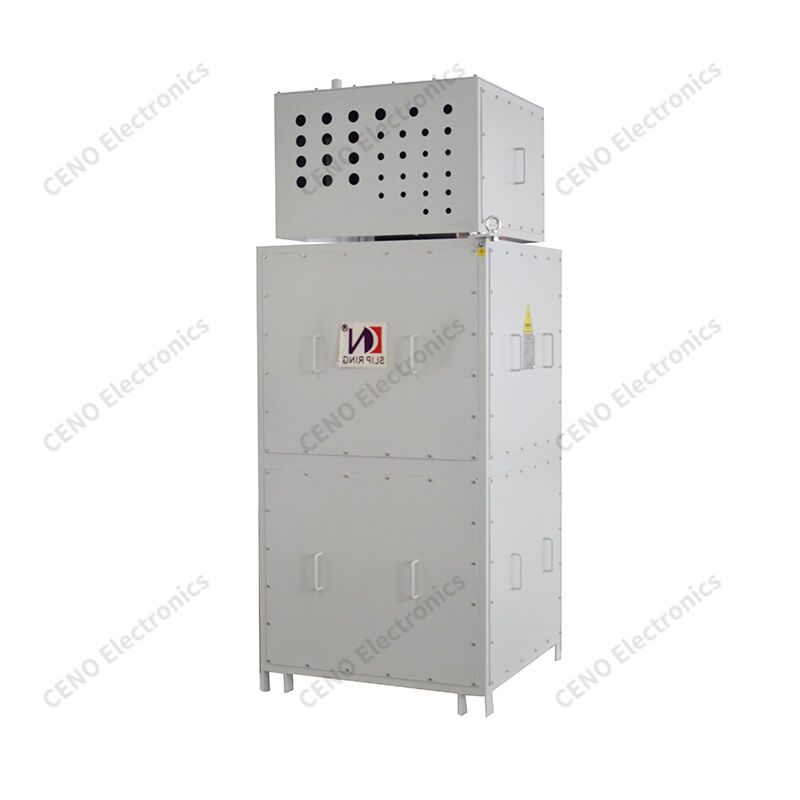

Matris havalandırması ile üç katmanlı karbon fırça kayma halka
  • Matris havalandırması ile üç katmanlı karbon fırça kayma halka
  • Matris havalandırması ile üç katmanlı karbon fırça kayma halka
  • Matris havalandırması ile üç katmanlı karbon fırça kayma halka
  • Matris havalandırması ile üç katmanlı karbon fırça kayma halka
  • Matris havalandırması ile üç katmanlı karbon fırça kayma halka
Matris havalandırması ile üç katmanlı karbon fırça kayma halka

Matris havalandırması ile üç katmanlı karbon fırça kayma halka

Menşe yeri Çin
Marka adı CENO
Sertifika CE,RoHS,UL,ISO9001
Model numarası BHCN-C-13400-1060-66P-02EG
Ürün Ayrıntıları
Koruma Derecesi:
IP54
Çalışma nemi:
<%95 (20°C'de)
Çalışma Sıcaklığı:
20°C'den +55°C'ye kadar
Çalışma Hızı:
0–5 RPM
Çalışma voltajı:
0–230 VAC/VDC
Zil/akım derecesi:
1 devre × 16 A (IE); 2 devre × 10 A (230 V); Sinyal için 63 devre; 2 grup Gigabit Ethernet
Dielektrik dayanım:
Herhangi iki güç devresi arasında ≥1000 VAC @ 50 Hz; Herhangi iki sinyal devresi arasında ≥300 VAC @
Yalıtım Direnci:
500 MΩ @ 300 VDC (güç); 100 MΩ @ 100 VDC (güç)
Temas direnci dalgalanması:
≤30 mΩ (50 rpm'de ölçülmüştür)
temas malzemesi:
Değerli metal / altın üzeri altın
Fesih:
Kavşak kutusu
Bakım:
Bakım gerektirmez
Dönüştürme Tipi:
Halka döner, fırçalar sabit kalır
Montaj Yöntemi:
Rotor ucu bir tahrik bloğu tarafından tahrik edilir; stator ucu cıvatalı
Muhafaza malzemesi:
RAL 7035 boyalı Q235A çelik
Diğer:
Isıtıcı 220 V, 200 W, termostat anahtarıyla kontrol edilir
Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 adet
Fiyat
Anlaşılabilir
Ambalaj bilgileri
karton
Teslim süresi
Satışa hazır
Ödeme koşulları
T/T, PayPal, Batı Birliği, L/C
Yetenek temini
10000 pcs ay
Ürün Tanımı

Matris Havalandırmalı Üç Katmanlı Karbon Fırçalı Kayar Halkası


BHCN-C-13400-1060-66P-02EG, CENO Karbon Fırçalı Kayar Halkasıdır ve büyük kanal kapasitesi gerektiren ağır hizmet tipi döner ekipmanlar için tasarlanmıştır. Güç ve sinyal devrelerini ayırmak için üç katmanlı izole bölme tasarımını benimser, böylece parazit önleme performansı artar. Termal dağılım için bağımsız servis kapakları ve matris havalandırma delikleri ile donatılmış, zemin montaj ayakları ve kaldırma halkaları yerinde kurulumu kolaylaştırır. Toptan büyük ölçekli projeler için fabrika onaylıdır, kablo bükülmesini önler ve sistem entegratörleri için saha bakım iş yükünü azaltırken tutarlı güç ve sinyal iletimi sağlar.



Özellikler

  • Üç katmanlı bölmeler
  • EMI koruması
  • Bağımsız servis kapakları
  • Matris havalandırma
  • Zemin montajı

Uygulamalar

  • Büyük radar döner platformları
  • Dev optoelektronik kuleler
  • Liman döner makineleri
  • Ağır yük test tezgahları
  • Çok kanallı döner montajlar

Opsiyonel

  • Özel kanal sayısı
  • Değişken akım değeri
  • Modifiye edilmiş kabin boyutu
  • Ayarlanmış kapak düzeni
  • Özel sinyal uyumluluğu

Teknik Özellikler


BHCN-C-13400-1060-66P-02EG

Teknik Özellikler

Koruma sınıfı

IP54

Çalışma nemi

< %95 (20°C'de)

Çalışma sıcaklığı

–20°C ila +55°C

Çalışma hızı

0–5 rpm

Çalışma voltajı

0–690 VAC/VDC

Halka/akım değeri

1 devre × 400 A (PE); 12 devre × 400 A (690 VAC); 3 devre × 60 A (690 VAC); 4 devre × 60 A (380 VAC); 3 devre × 100 A (380 VAC)

Dielektrik dayanımı

Herhangi iki devre arasında ≥ 1500 VAC @ 60 Hz

İzolasyon direnci

500 MΩ @ 500 VDC

Temas direnci dalgalanması

≤ 10 mΩ (50 rpm'de ölçülmüştür)

Temas malzemesi

Bakır-grafit

Bağlantı

Vidalı bağlantı terminalleri

Bakım

Düzenli bakım gereklidir





Çalışma voltajı

0–230 VAC/VDC

Halka/akım değeri

1 devre × 16 A (IE); 2 devre × 10 A (230 V); 63 devre sinyal için; 2 grup Gigabit Ethernet

Dielektrik dayanımı

Herhangi iki güç devresi arasında ≥ 1000 VAC @ 50 Hz; Herhangi iki sinyal devresi arasında ≥ 300 VAC @ 60 Hz

İzolasyon direnci

500 MΩ @ 300 VDC (güç); 100 MΩ @ 100 VDC (güç)

Temas direnci dalgalanması

≤ 30 mΩ (50 rpm'de ölçülmüştür)

Temas malzemesi

Değerli metal / altın-altın

Bağlantı

Bağlantı kutusu

Bakım

Bakım gerektirmez





Dönüş tipi

Halka döner, fırçalar sabit kalır

Montaj yöntemi

Rotor ucu bir tahrik bloğu ile tahrik edilir; stator ucu cıvatalıdır

Gövde malzemesi

RAL 7035 boya kaplamalı Q235A çelik

Diğer

Isıtıcı 220 V, 200 W, termostat anahtarı ile kontrol edilir


Kesit çizimi

Matris havalandırması ile üç katmanlı karbon fırça kayma halka


Hizmetlerimiz
1. Soruları 24 saat içinde yanıtlayın.
2. Lütfen ilgilendiğiniz ürünleri bize bildirin ve yeni sorunuzu alır almaz size makul bir fiyat sağlanacaktır.
3. Sorunuzu ayrıntılı olarak yanıtlayın.
4. Ürünlerimizi kullanırken sorunları sizinle birlikte çözdük.
5. Gelecekteki işbirliğimiz için size numuneler sunulacaktır.

SSS

1. Ne yapıyoruz?
Yüksek kaliteli kayar halkaların geliştirilmesi, tasarlanması, üretilmesi ve döner sistemler için çeşitli çözümler sunmaya odaklanıyoruz.

2. Ne kadar süredir bu işin içindeyiz?
CENO, 2009 yılından beri kayar halka işine başlamıştır. Ürünlerimizi veya hizmetlerimizi kabul eden binlerce müşterimiz var.

3. Kayar halka nedir?
Kayar halka, gücün ve elektrik sinyallerinin sabit bir yapıdan dönen bir yapıya iletilmesini sağlayan elektromekanik bir cihazdır. Bir kayar halka, güç veya sinyal iletirken dönme gerektiren herhangi bir elektromekanik sistemde kullanılabilir. Mekanik performansı artırabilir, sistem operasyonunu basitleştirebilir ve hareketli eklemlerden sarkan hasara eğilimli kabloları ortadan kaldırabilir.

4. Kayar halka nasıl seçilir?
Uygun bir kayar halka çözümü seçmek, toplam devre sayısı, devre başına voltaj ve amper, çalışma hızı ve montaj tipi dahil olmak üzere uygulamanızın çalışma parametreleri hakkında ayrıntılar gerektirir. Aramanıza başlamak için iyi bir yer standart kayar halkalarımızdır. Özel / modifiye edilmiş bir çözümün en olası gereksinim olduğunu düşünüyorsanız veya seçiminizde yardıma ihtiyacınız varsa, Başlamak için bizimle iletişime geçin.

5. Özel kayar halkalar sunuyor musunuz?
Evet, özel / modifiye edilmiş bir çözümün en olası gereksinim olduğunu düşünüyorsanız veya seçiminizde yardıma ihtiyacınız varsa, Başlamak için bizimle iletişime geçin. Mühendislerimiz ihtiyaçlarınız için mükemmel bir çözüm bulacaktır.

Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış yapan kayar halka alanında teknolojik bir şirkettir. Ürün kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipmanlara ve yüksek hassasiyetli test cihazlarına sahibiz. Tesis alanı 3000 metrekareyi kapsar ve Shenzhen Çin'de bulunmaktadır.

Sertifikalar
ISO9001, CE, RoHS, UL, Patlamaya dayanıklı

CENO Avantajı
Mühendislik ekibindeki üyeler kayar halka alanında 10 yılı aşkın deneyime sahiptir. Kritik prosedürlerde çalışan operatörler dahili eğitimle niteliklidir.

CENO'nun Sağladığı Hizmet
24 saat, 7 gün danışmanlık hizmeti.
Seri ve özel üretim.
360° dönen sistemler için çözüm sunumu.

Herhangi bir 360° dönen sistem için taleplerinizle ilgili bizimle görüşmeye hoş geldiniz. Taleplerinize zamanında yanıt vermek için size tek durak hizmeti sunacağız.
