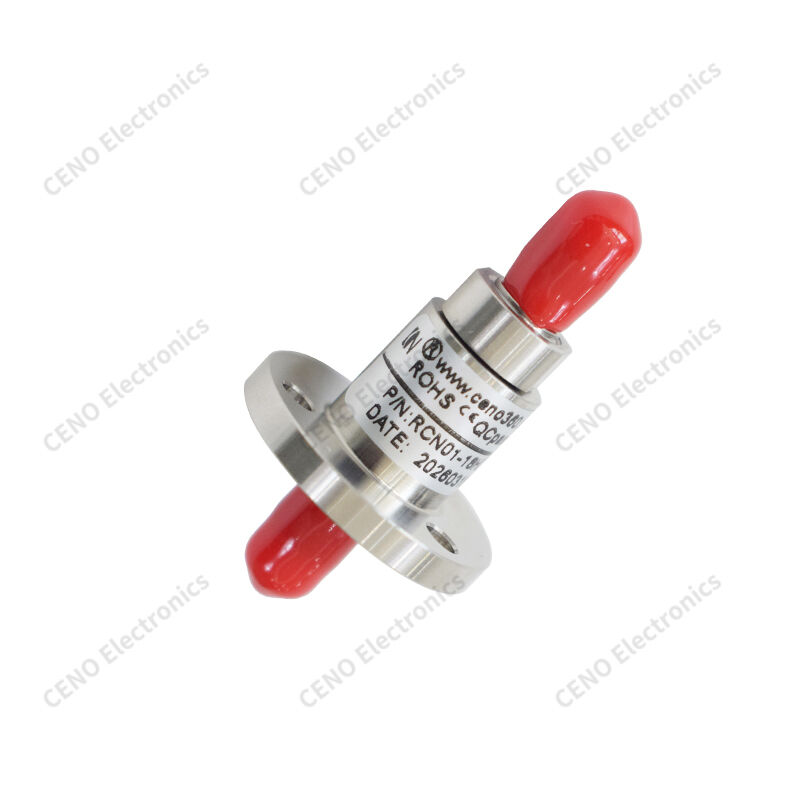

Flanşa Monte Tek Kanallı RF Döner Eklemi

Flanşa Monte Tek Kanallı RF Döner Eklemi

Menşe yeri Çin
Marka adı CENO
Sertifika CE,RoHS,ISO9001,UL
Model numarası RCN01-18HZ
Ürün Ayrıntıları
Kanal:
1
Arayüz Türü:
SMA-K (50Ω)
Frekans Aralığı:
DC-18GHz
Ortalama Güç, maks:
100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz
VSWR, en fazla:
1.25
VSWR Değişimi, Maks:
0,05
Ekleme Kaybı, maks.:
0.3dB
Ekleme Kaybı Değişimi, Maks:
0.05dB
Dönme Hızı, maks:
300rpm
Başlangıç torku:
≤0,1nm
Çalışma Sıcaklığı:
-40°C～+70°C
Depolama Sıcaklığı:
-55°C~+85°C
Nem:
<%95
Muhafaza malzemesi:
Paslanmaz çelik
Koruma Derecesi:
IP41
Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 adet
Fiyat
Anlaşılabilir
Ambalaj bilgileri
Karton/istek olarak
Teslim süresi
1 Hafta
Ödeme koşulları
Banka havalesi, PayPal, Western Union
Yetenek temini
Aylık 1000PCS
Ürün Tanımı

Flanş Montajlı Tek Kanal RF Döner Eklem


RCN01-18HZ, CENO flens üzerine monte edilmiş tek kanallı RF döner eklemdir ve sabit ve döner ekipmanlar arasında yüksek frekanslı radyo sinyallerinin sürekli 360 ° dönüş iletimini sağlar.Dönüş sırasında istikrarlı bir impedans eşleşmesini sürdürmek için hassas bir şekilde işlenmiş koaksiyal iç boşlukla inşa edilmiş, düşük yerleştirme kaybını ve hafif VSWR dalgalanmasını gerçekleştirir. Paslanmaz çelik koruma ve aşınmaya dayanıklı temas kaplamasını benimseyen bileşen, tutarlı uzun vadeli elektrik performansını sağlar.Bu standart döner konektör RoHS gerekliliklerine uygunMikrodalga testi ve kablosuz döner ekipman taleplerini karşılamak için frekans aralığı, konektör türleri ve işaretleme seçenekleri konusunda özelleştirme mevcuttur.


Özellikleri

  • Düşük VSWR
  • Uzun ömür
  • Flanş montajı
  • Düşük sinyal kaybı

Başvurular

  • Mikrodalga testi
  • Radar pan-eğilim
  • RF algılama ünitesi
  • Kablosuz döner cihaz

İsteğe bağlı

  • Bağlantı türleri
  • Frekans ayarlama
  • Geliştirilmiş mühürleme
  • Özel boyut

Spesifikasyon

RCN01-18HZ

Spesifikasyon

Kanal

1

Arayüz Tipi

SMA-K (50Ω)

Frekans aralığı

DC-18GHz

Ortalama Güç, Max.

100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz

VSWR, Max.

1.25

VSWR Değişimi, Max

0.05

Ekleme Kaybı, Max.

0.3dB

Ekleme Kaybı Değişimi, Max

0.05 dB

Dönüş hızı, Max.

300 rpm

Başlangıç tork

≤0,1Nm

Çalışma sıcaklığı

-40°C+70°C

Depolama sıcaklığı

-55°C~+85°C

Nemlilik

% 95

Konut malzemeleri

Paslanmaz çelik

Koruma derecesi

IP41


Çizim

Flanşa Monte Tek Kanallı RF Döner Eklemi


CENO Power/Signal + Fiber Opticrotary ortak ürün serisi

Entegre kayma halkası CENO standart olmayan serisidir. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT, akım, sinyal devreleri ve optik fiber birleşimini entegre etmek için özel uygulamaya göre tasarlanmıştır.Akımı birkaç yüz ampere kadar ulaşabilirdi ve sinyali ilgili uygulamaya göre her türlü sinyal türünü kapsayabilirdi.. Optik fiber joint sigell-mode ve sinyal kanalından düzinelerce kanala diveröz kanal ile multimode içerir. Bu tür entegre kaydırma iyi performans ve çeşitli işlevleri alır,O zaman yaygın olarak seçeneği elektrikli vinç kullanılır.


Flanşa Monte Tek Kanallı RF Döner Eklemi
