Güvenilir dönen güç ve sinyal iletimi için Through-Bore Slip Ring

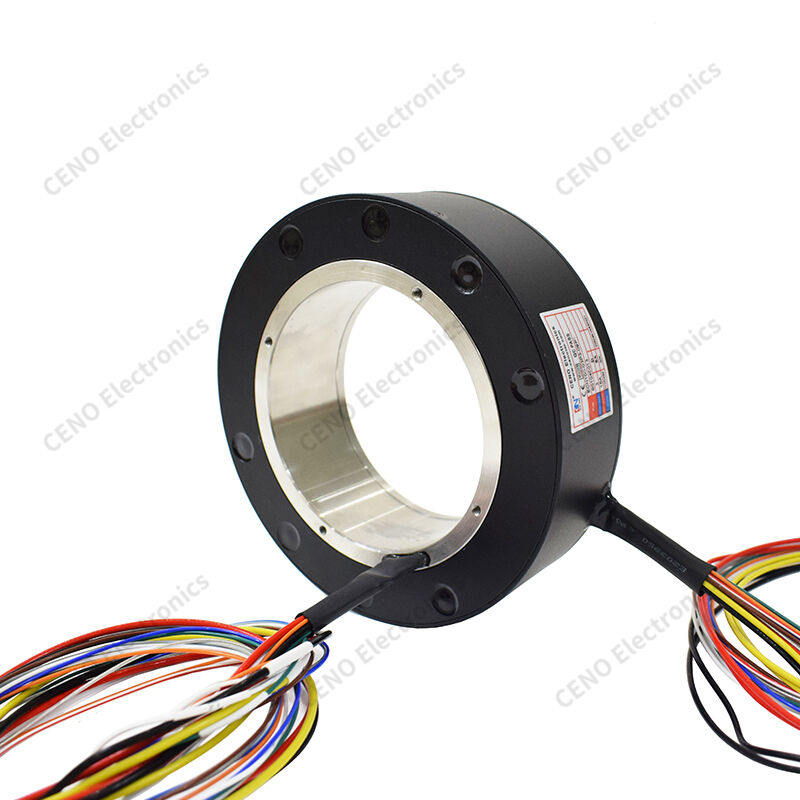

ECN100-03P3-09P1, endüstriyel rotatif güç ve sinyal iletimi için alüminyum alaşımlı bir kaplama ile boru kayma halkası içeren CENO içi boş bir şaft. Büyük bir merkezi delikle tasarlanmıştır,Çubuklara izin veriyor., hava boruları ve kablolar merkezden geçerek, dönen ekipmanlar için kurulum alanını tasarruf eder.Kablo karışıklığı olmadan sonsuz 360 ° dönüşü gerçekleştirir, istikrarlı bir şekilde güç ve zayıf sensör sinyalleri ile birlikte, kolay kablolama için rotor ve stator uçlarında renk kodlu ayrı tellerle donatılmış, kablo kırılmasını önlemek için eskisine dayanıklı kablo kolları.CE sertifikasını geçmiştir ve sıkı sürekli rotasyon gereksinimleri olan otomatik döner makinelerde yaygın olarak kullanılmaktadır.
Özellikleri
- Büyük çaplı boru
- Alaşım koruma
- Değerli metallerle temas
- Renkli teller
- Istikrarlı sinyal
- Uzun kullanım süresi
Başvurular
- Döner masalar
- Gözetim PTZ'si
- İnşaat makineleri
- Robot eklemleri
- Radar çalgı makineleri
- Tıbbi dönen cihazlar
İsteğe bağlı
- Özel kanal sayısı
- Farklı akım
- Daha yüksek dönme hızı
- IP mühürlü kabuk
- Sinyal entegrasyonu
- Özel kablo uzunluğu
Spesifikasyon
|
ECN100-03P3-09P1
|
Spesifikasyon
|
|
Koruma sınıfı
|
IP54
|
|
Çalışma Nemliği
|
<90%
|
|
Çalışma sıcaklığı
|
-40°C ~ +80°C
|
|
Tel Özellikleri
|
AWG14# teneke kaplamalı Teflon® tel (UL); AWG16# teneke kaplamalı Teflon® tel (UL); AWG22# teneke kaplamalı Teflon® tel (UL)
|
|
Çalışma Voltajı
|
380 VAC
|
|
Devre / Akım
|
3 devre × 15 A; 9 devre × 5 A
|
|
Dielektrik Gücü
|
Herhangi iki devre arasında ≥1000 VAC @ 50 Hz
|
|
İzolasyon Direnci
|
500 MΩ @ 500 VDC
|
|
Temas direnci dalgalanması
|
≤ 70 mΩ (50 rpm'de ölçülür)
|
|
Kurşun telin uzunluğu: Rotor
|
800 mm; statör: 800 mm
|
|
Çalışma Hızı
|
0 ̊50 rpm
|
|
Montaj Yöntemi
|
Rotor ucu, müşteri tarafından sağlanan spindleye vidalar ile sabitlenir.
|
|
İletişim malzemesi
|
Değerli metal
|
|
Konut malzemeleri
|
Alüminyum alaşımı, kum püskürtülmüş ve siyah anodize edilmiş
|
|
Delik çapı
|
100 mm
|
Çizim
Hizmetimiz
124 saat içinde sorguya cevap verin.
2Lütfen hangi ürünlerle ilgilendiğinizi bize bildirin ve yeni sorgunuzu en kısa sürede aldıktan sonra makul fiyat size sağlanacaktır.
3Sorunuza detaylı cevap verin.
4Ürünlerimizi kullanırken sorununuzu çözdük.
5Gelecekteki işbirliğimiz için size örnekler sunulacak.
Sık Sorulan Sorular
1Ne yapacağız?
Yüksek kaliteli kaydırıcıların geliştirilmesine, tasarlanmasına ve üretilmesine odaklanıyoruz ve dönen sistemler için çeşitli çözümler sunuyoruz.
2Ne zamandır bu işteyiz?
CENO 2009'dan beri kaydırma halkaları işinde yer alıyor.
3Kayma yüzüğü nedir?
Kayma halka, hareketsiz bir yapıdan döner bir yapıya güç ve elektrik sinyalleri aktarmasını sağlayan bir elektromekanik cihazdır.Bir kayma halka, güç veya sinyalleri aktarırken dönüş gerektiren herhangi bir elektromekanik sistemde kullanılabilirMekanik performansı iyileştirebilir, sistem işlevini basitleştirebilir ve hareketli eklemlerden asılı hasarlara eğilimli telleri ortadan kaldırabilir.
4Bir yüzük nasıl seçilir?
Bir kayma halka çözümünün doğru seçimi, toplam devreler, devrede gerilim ve amperler, çalışma hızı ve montaj türü de dahil olmak üzere uygulamanızın çalışma parametreleri hakkında ayrıntılar gerektirir.Aramanızı başlatmak için iyi bir yer standart kayma yüzüklerimizdir.Özel / değiştirilmiş bir çözümün büyük olasılıkla gerekli olduğuna veya seçiminizde yardıma ihtiyacınız olduğuna inanıyorsanız, Başlangıç için bizimle iletişime geçin.
5Özel yüzükler sunar mısınız?
Evet, eğer özel / değiştirilmiş bir çözüme ihtiyacınız olduğundan emin iseniz veya seçiminizde yardıma ihtiyacınız varsa, Başlamak için bizimle iletişime geçin.Mühendislerimiz ihtiyaçlarınız için mükemmel bir çözüm bulacaklar..
