Hibrit kayma halkası yüksek güç ve zayıf sinyaller aktarır

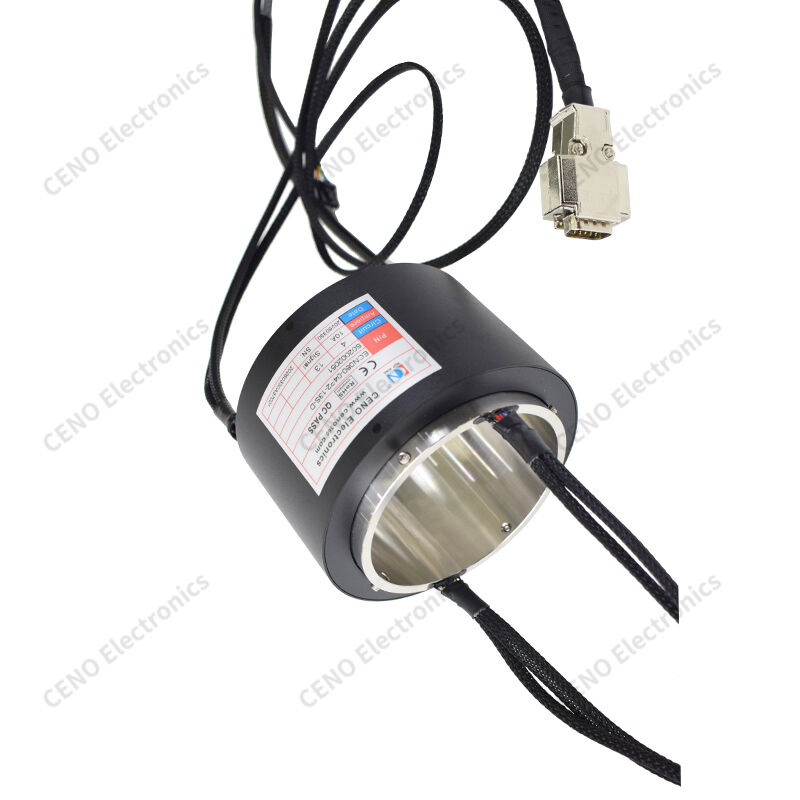

ECN080-04P2-13S-D is CENO Through-Bore Hybrid slip ring, 360° sürekli dönüş sırasında aynı anda yüksek akım gücü ve zayıf kontrol sinyalleri ileten entegre döner bir bağlantıdır.Oşağın koaksiyel yönlendirilmesi için büyük bir merkezi boşluk vardır, hava boruları veya kabloları, montaj delikleri ve konumlandırma iğneleri ile donatılmış mühürlenmiş siyah anodize alüminyum koruma ile.Sıvışmaya karşı performans için statör ve rotor tellerini örten örgü koruyucu kuşaklarDahili altın alaşımlı temas setleri istikrarlı iletkenlik sağlar ve bir spesifikasyon etiketi, kolay ekipman eşleşmesi için devre düzenini, akım derecesini, CE ve RoHS sertifikalarını açıkça belirtir.
Özellikleri
- Hibrit güç sinyali
- Büyük çaplı boru
- Pürüzlü tel kalkanı
- Altın bağlantıları
- Alüminyum kabın
Başvurular
- Döner çalışma masası
- Araç PTZ
- Paketleme makinesi
- Mühendislik makineleri
- Otomatik test tezgahı
İsteğe bağlı
- Özel devre karışımı
- Değişken boşluk boyutu
- Uzatılmış tel uzunluğu
- IP su geçirmez sınıfı
- Özel akım derecesi
Spesifikasyon
|
ECN080-04P2-13S-D
|
Spesifikasyon
|
|
Koruma derecesi
|
IP54
|
|
Çalışma nemliği
|
<90% RH
|
|
Çalışma sıcaklığı
|
40°C ila +85°C
|
|
Kablo özellikleri
|
AWG 22# teneke kaplamalı Teflon® UL derecesi; AWG 26# gümüş kaplamalı Teflon® UL derecesi
|
|
Çalışma voltajı
|
380 VAC
|
|
Devre sayısı / akım
|
4 devre × 10 A; sinyal için 13 devre
|
|
Dielektrik kuvveti
|
Çemberler arasında ≥1000 V @ 50 Hz
|
|
İzolasyon direnci
|
500 MΩ @ 300 VDC
|
|
Temas direnci dalgalanması
|
≤ 70 mΩ (50 rpm)
|
|
Tel uzunluğu
|
Rotor: 1500 mm; Stator: 1500 mm
|
|
Montaj yöntemi
|
Rotor tarafı, müşteri ekipmanına vidalarla sabitlenmiştir
|
|
İletişim malzemesi
|
Değerli metal
|
|
Ev malzemesi
|
Paslanmaz çelik (takım) + alüminyum alaşımı, kumla püskürtülmüş ve siyah anodlanmış
|
|
Çukur çapı
|
ø80 mm
|
Çizim
Hizmetimiz
124 saat içinde sorguya cevap verin.
2Lütfen hangi ürünlerle ilgilendiğinizi bize bildirin ve yeni sorgunuzu en kısa sürede aldıktan sonra makul fiyat size sağlanacaktır.
3Sorunuza detaylı cevap verin.
4Ürünlerimizi kullanırken sorununuzu çözdük.
5Gelecekteki işbirliğimiz için size örnekler sunulacak.
Sık Sorulan Sorular
1Ne yapacağız?
Yüksek kaliteli kaydırıcıların geliştirilmesine, tasarlanmasına ve üretilmesine odaklanıyoruz ve dönen sistemler için çeşitli çözümler sunuyoruz.
2Ne zamandır bu işteyiz?
CENO 2009'dan beri kaydırma halkaları işinde yer alıyor.
3Kayma yüzüğü nedir?
Kayma halka, hareketsiz bir yapıdan döner bir yapıya güç ve elektrik sinyalleri aktarmasını sağlayan bir elektromekanik cihazdır.Bir kayma halka, güç veya sinyalleri aktarırken dönüş gerektiren herhangi bir elektromekanik sistemde kullanılabilirMekanik performansı iyileştirebilir, sistem işlevini basitleştirebilir ve hareketli eklemlerden asılı hasarlara eğilimli telleri ortadan kaldırabilir.
4Bir yüzük nasıl seçilir?
Bir kayma halka çözümünün doğru seçimi, toplam devreler, devrede gerilim ve amperler, çalışma hızı ve montaj türü de dahil olmak üzere uygulamanızın çalışma parametreleri hakkında ayrıntılar gerektirir.Aramanızı başlatmak için iyi bir yer standart kayma yüzüklerimizdir.Özel / değiştirilmiş bir çözümün büyük olasılıkla gerekli olduğuna veya seçiminizde yardıma ihtiyacınız olduğuna inanıyorsanız, Başlangıç için bizimle iletişime geçin.
5Özel yüzükler sunar mısınız?
Evet, eğer özel / değiştirilmiş bir çözüme ihtiyacınız olduğundan emin iseniz veya seçiminizde yardıma ihtiyacınız varsa, Başlamak için bizimle iletişime geçin.Mühendislerimiz ihtiyaçlarınız için mükemmel bir çözüm bulacaklar..
Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
Sertifikasyon
ISO9001, CE, RoHS, UL, Patlama geçirmez
