360° Sınırsız Dönüm iletim için çok kanallı kayma halka

Menşe yeri Çin
Marka adı CENO
Sertifika CE,RoHS,UL,ISO9001
Model numarası ECN055-C-13P4
Ürün Ayrıntıları
Koruma Derecesi:
IP00
Çalışma Nemi:
<%60 bağıl nem
Çalışma Sıcaklığı:
–20°C ila +60°C
Çalışma Gerilimi:
0–230 VAC/VDC
Devre sayısı / akım:
13 devre × 25 A
Dielektrik dayanım:
≥1000 VAC @ 50 Hz devreler arasında (akım)
Yalıtım Direnci:
500 MΩ @ 500 VDC (akım)
Temas direnci dalgalanması:
≤30 mΩ (50 rpm'de)
Kurşun tel uzunluğu:
Rotor: 4,0 mm² terminal bloğu; Stator: 4,0 mm² terminal bloğu
Çalışma Hızı:
0–200 dev/dak
Montaj Yöntemi:
Rotor tarafı müşteri tarafından temin edilen mile vidalarla sabitlenmiştir
temas malzemesi:
Bakır-grafit
Muhafaza malzemesi:
Alüminyum alaşımı, kumlanmış ve siyah eloksallı
Açık delik çapı:
∅55 mm
Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 adet
Fiyat
Anlaşılabilir
Ambalaj bilgileri
karton
Teslim süresi
Satışa hazır
Ödeme koşulları
T/T, PayPal, Batı Birliği, L/C
Yetenek temini
10000 pcs ay
Ürün Tanımı

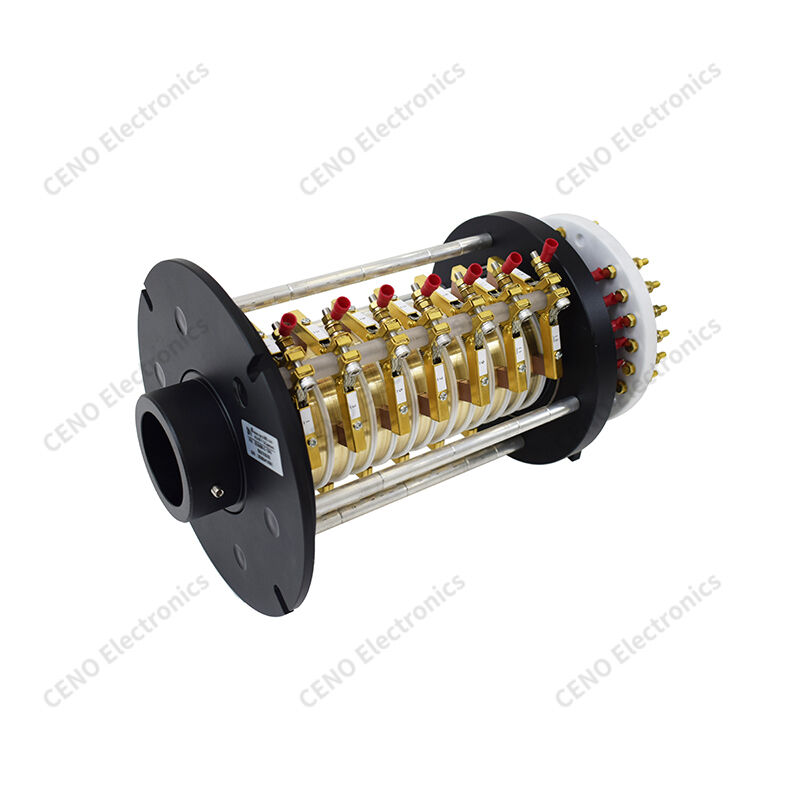

360° Sınırsız Dönüm iletim için çok kanallı kayma halka


ECN055-C-13P4  is CENO  High-Current Multi-Channel Through-Bore Slip Ring is a rotary electrical joint designed to transmit large power currents and control signals while supporting 360° unlimited continuous rotationAltınla kaplanmış bakır rotor halkalarından ve kısa devre önleme için her devre kanalı arasında yalıtımlı yalıtım katmanları olan elastik altın alaşımlı fırça kümelerinden oluşur.Merkezi boş şaft kablolar izin verirRotor ve statör terminalleri güvenli kablolama için yalıtımlı terminal kapağı ile donatılmıştır.sabit montaj için alüminyum montaj desteği ile eşleştirilmiştir, uzun süre çalışan ağır endüstriyel dönen ekipmanlar için uygundur.



Özellikleri

  • 360° dönme
  • Altın kaplama teması
  • Çok kanallı iletim
  • Düşük sürtünme kaybı
  • Çürük şaft tasarımı
  • Büyük akım yükü

Başvurular

  • Rüzgar türbini
  • Döner vinç
  • Radar çalgı masası
  • Elektroplating makinesi
  • Tünel delme makinesi
  • Eğlence ekipmanları

İsteğe bağlı

  • Özel akım
  • Ekstra sinyal kanalları
  • Özel yalıtım derecesi
  • Korozyona dayanıklı kaplama
  • Özel montaj flensleri

Spesifikasyon

ECN055-C-13P4

Spesifikasyon

Koruma derecesi

IP00

Çalışma nemliği

<60% RH

Çalışma sıcaklığı

20°C ile +60°C arasında

Çalışma voltajı

0 ̊ 230 VAC/VDC

Devre sayısı / akım

13 devre × 25 A

Dielektrik kuvveti

Çemberler arasında ≥1000 VAC @ 50 Hz (akım)

İzolasyon direnci

500 MΩ @ 500 VDC (akım)

Temas direnci dalgalanması

≤30 mΩ (50 rpm)

Kurşun telinin uzunluğu

Rotor: 4,0 mm2 terminal bloğu;

Stator: 4.0 mm2 terminal bloğu

Çalışma hızı

0 ̊200 rpm

Montaj yöntemi

Rotor tarafı, müşteri tarafından sağlanan asaya vidalarla sabitlenmiştir.

İletişim malzemesi

Bakır-grafit

Ev malzemesi

Alüminyum alaşımı, kumla püskürtülmüş ve siyah anodlanmış

Çukur çapı

55 mm


Çizim

360° Sınırsız Dönüm iletim için çok kanallı kayma halka 0

Hizmetimiz
124 saat içinde sorguya cevap verin.
2Lütfen hangi ürünlerle ilgilendiğinizi bize bildirin ve yeni sorgunuzu en kısa sürede aldıktan sonra makul fiyat size sağlanacaktır.
3Sorunuza detaylı cevap verin.
4Ürünlerimizi kullanırken sorununuzu çözdük.
5Gelecekteki işbirliğimiz için size örnekler sunulacak.

Sık Sorulan Sorular

1Ne yapacağız?
Yüksek kaliteli kaydırıcıların geliştirilmesine, tasarlanmasına ve üretilmesine odaklanıyoruz ve dönen sistemler için çeşitli çözümler sunuyoruz.

2Ne zamandır bu işteyiz?
CENO 2009'dan beri kaydırma halkaları işinde yer alıyor.

3Kayma yüzüğü nedir?
Kayma halka, hareketsiz bir yapıdan döner bir yapıya güç ve elektrik sinyalleri aktarmasını sağlayan bir elektromekanik cihazdır.Bir kayma halka, güç veya sinyalleri aktarırken dönüş gerektiren herhangi bir elektromekanik sistemde kullanılabilirMekanik performansı iyileştirebilir, sistem işlevini basitleştirebilir ve hareketli eklemlerden asılı hasarlara eğilimli telleri ortadan kaldırabilir.

4Bir yüzük nasıl seçilir?
Bir kayma halka çözümünün doğru seçimi, toplam devreler, devrede gerilim ve amperler, çalışma hızı ve montaj türü de dahil olmak üzere uygulamanızın çalışma parametreleri hakkında ayrıntılar gerektirir.Aramanızı başlatmak için iyi bir yer standart kayma yüzüklerimizdir.Özel / değiştirilmiş bir çözümün büyük olasılıkla gerekli olduğuna veya seçiminizde yardıma ihtiyacınız olduğuna inanıyorsanız, Başlangıç için bizimle iletişime geçin.

5Özel yüzükler sunar mısınız?
Evet, eğer özel / değiştirilmiş bir çözüme ihtiyacınız olduğundan emin iseniz veya seçiminizde yardıma ihtiyacınız varsa, Başlamak için bizimle iletişime geçin.Mühendislerimiz ihtiyaçlarınız için mükemmel bir çözüm bulacaklar..

Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
