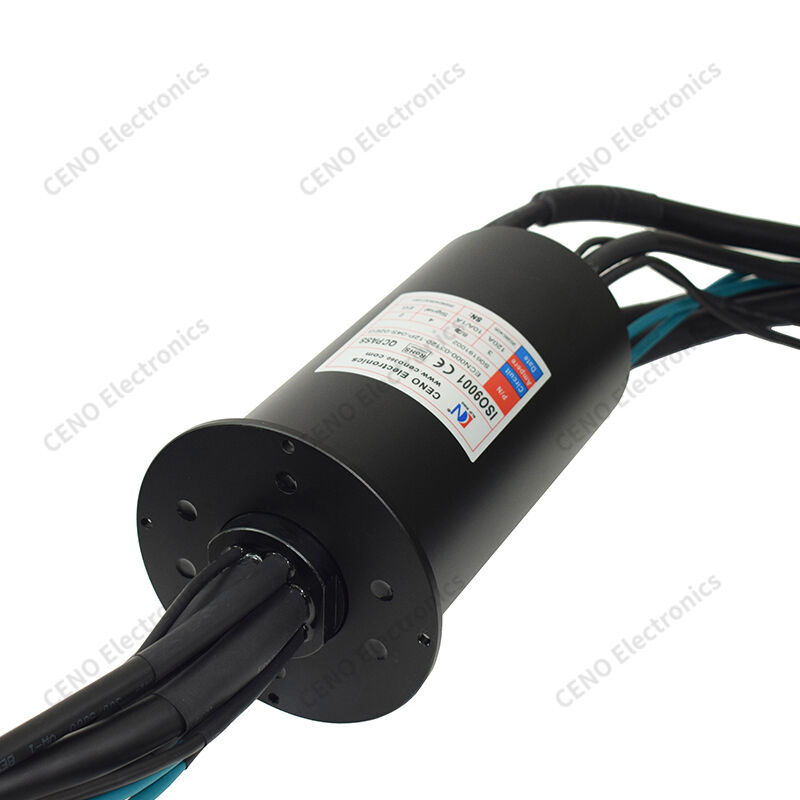

2 Ethernet kanallı Hibrit Kayma Halkası
ECN000-03120-12P-04S-02EG, CENO Hibrit Kayma Halkasıdır; 360° sınırsız dönüş sırasında güç, kontrol sinyalleri ve yüksek hızlı verileri iletmek için 3×120A ağır güç devrelerini, 8×10A yardımcı gücü, 4×1A sinyal hatlarını ve 2 Ethernet kanalını entegre eder. Ayrılmış güç ve sinyal kabloları elektromanyetik paraziti etkili bir şekilde azaltır. Eloksallı alüminyum muhafaza ve değerli metal kontaklarla üretilen bu cihaz, uzun vadeli, ağır hizmet tipi döner endüstriyel operasyon için CE ve RoHS standartlarını karşılar.
Özellikler
- 120A ağır güç
- Güç sinyali izolasyonu
- Çift Ethernet
- Flanş montajı
- Katı mil
Uygulamalar
- Ağır döner jig
- Büyük döner platform
- Rüzgar döner ünitesi
- Güç test tezgahı
- Ağır hizmet tipi pan-tilt
İsteğe bağlı
- Özel devreler
- Ayarlanabilir akım
- Özel tel uzunluğu
- Daha yüksek IP derecesi
- Korumalı kablolama
Şartname
|
ECN000-03120-12P-04S-02EG
|
Şartname
|
|
Koruma (IP Sınıfı)
|
IP51
|
|
Çalışma Nemi
|
%60 bağıl nem
|
|
Çalışma Sıcaklığı
|
-20°C~+60°C
|
|
Derecelendirme Gerilimi
|
0~72VAC/VDC
|
|
Devreler ve Akım
|
3 Devre * 120A(72V);8 Devre *10A(48V);
4 Devre *1A(48V);1 Grup * CAN veriyolu;
2 Grup * Gigabit Ethernet
|
|
Dielektrik Dayanımı
|
≥500vAC@50Hz(Güç); ≥300VAC@50Hz(Sinyal)
|
|
Yalıtım Direnci
|
500MΩ@500VDC(Güç); 100MΩ@300VDC(Sinyal)
|
|
Elektrik Gürültüsü
|
Maksimum 20mΩ(50rpm)
|
|
Kurşun Tel Uzunluğu
|
Rotor: 1500mm; Stator:1500mm
|
|
Çalışma Hızı
|
0~30 devir/dakika
|
|
Dönme Yolu
|
Flanş kurulumu
|
|
İletişim Malzemesi
|
Değerli Metal/Altından altına
|
|
Muhafaza Malzemesi
|
Alüminyum Alaşım
|
Anahat çizimi
