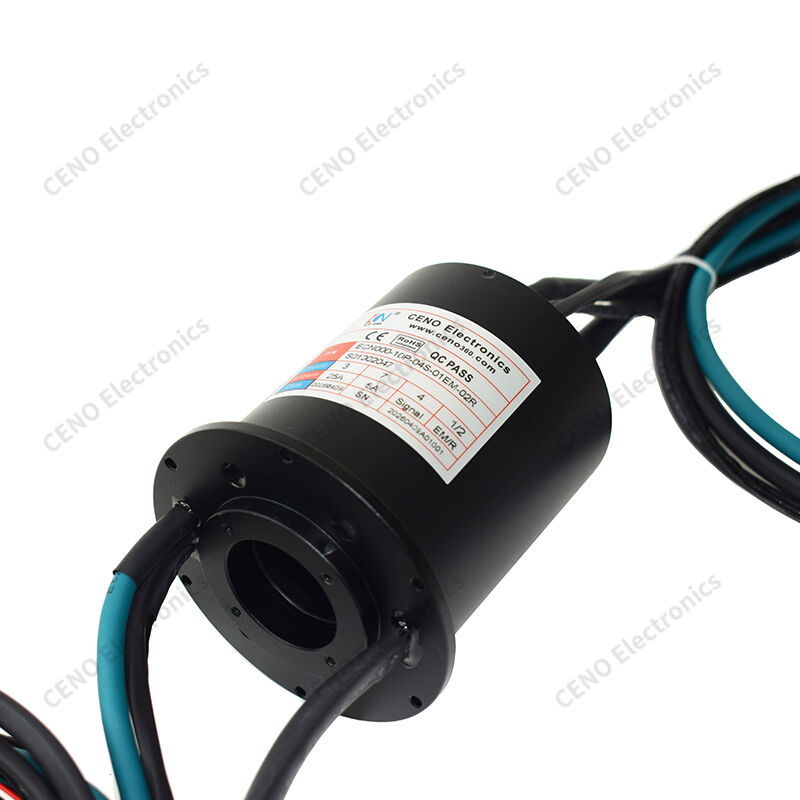

3×25A güç devreli içi boş şaft Kayma Halkası
ECN000-10P-04S-01EM-02R, CENO İçi Boş Şaftlı Kayma Halkasıdır; 360° sonsuz dönüş sırasında eşzamanlı güç, kontrol ve yüksek hızlı veri aktarımı sağlamak için 3×25A güç devrelerini, 7×5A sinyal kanallarını ve Gigabit Ethernet yollarını entegre eder. Merkezi geçiş deliği, paraziti önlemek için ayrı güç ve sinyal kablolarıyla şaftların veya boru hatlarının geçmesine olanak tanır. Eloksallı alüminyum ve değerli metal kontaklardan yapılmış olup, uzun süreli istikrarlı endüstriyel döner çalışma için CE ve RoHS sertifikalıdır.
Özellikler
- Merkezi geçiş deliği
- Güç sinyali izolasyonu
- Gigabit Ethernet
- Flanş montajı
- Değerli metal teması
Uygulamalar
- Döner otomasyon masası
- Kameralı inceleme pan-tilt
- Robotun döner eklemi
- Paketleme döner makinesi
- Boru hattı döner ünitesi
İsteğe bağlı
- Özel delik boyutu
- Ayarlanabilir devreler
- Özel tel uzunluğu
- Daha yüksek IP derecesi
- Korumalı kablolama
Şartname
|
ECN000-10P-04S-01EM-02R
|
Şartname
|
|
Koruma derecesi
|
IP51
|
|
Çalışma nemi
|
%90'ın üzerinde bağıl nem
|
|
Çalışma sıcaklığı
|
-40°C ~ +70°C
|
|
Tel özellikleri
|
AWG12#/AWG22# kalaylı Teflon tel; Dört çekirdekli çift bükümlü ekranlı kablo (0,14mm²); CAT6
|
|
Çalışma gerilimi
|
240VAC/VDC
|
|
Devreler ve Akım
|
3 devre × 25A (240VAC); 7 devre × 5A (24VDC)
1 takım × RS422 sinyali; 1 takım × 100 Mbps Ethernet
|
|
Dielektrik dayanım
|
Devreler arasında ≥1000VAC@50Hz (güç)
≥200V@50Hz devreler arası (sinyal)
|
|
Yalıtım direnci
|
1000MΩ@500VDC (güç); 200MΩ@200VDC (sinyal)
|
|
Temas direnci değişimi
|
≤10mΩ (50 rpm çalışmada)
|
|
Çalışma hızı
|
0~50 devir/dakika
|
|
Kurşun tel uzunluğu
|
Rotor: 1000 mm; Stator: 2500mm
|
|
İletişim malzemesi
|
Değerli metal / altın üzeri altın
|
|
Muhafaza malzemesi
|
Alüminyum alaşımlı, kumlanmış ve siyah eloksallı
|
Anahat çizimi
Hizmetimiz
1. Soruyu 24 saat içinde yanıtlayın.
2. Lütfen hangi ürünlerle ilgilendiğinizi bize bildirin ve yeni talebiniz en kısa sürede alındıktan sonra makul fiyat size sağlanacaktır.
3. Sorunuzu ayrıntılı olarak yanıtlayın.
4. Ürünlerimizi kullanırken yaşadığınız sorunu çözdük.
5. Gelecekteki işbirliğimiz için size örnekler sunulacaktır.
SSS
1. Ne yapıyoruz?
Yüksek kaliteli kayma bilezikleri geliştirmeye, tasarlamaya, üretmeye odaklanıyoruz ve dönen sistemler için çeşitli çözümler sunuyoruz.
2. Ne kadar zamandır bu işin içindeyiz?
CENO, 2009 yılından bu yana kontak halkaları işini kurmuştur. Binlerce müşterimiz ürünlerimizi veya hizmetlerimizi kabul etmiştir.
3. Kayma halkası nedir?
Kayma halkası, güç ve elektrik sinyallerinin sabit bir yapıdan dönen bir yapıya iletilmesini sağlayan elektromekanik bir cihazdır. Güç veya sinyal iletimi sırasında dönüş gerektiren herhangi bir elektromekanik sistemde kayma halkası kullanılabilir. Mekanik performansı artırabilir, sistemin çalışmasını basitleştirebilir ve hareketli bağlantı noktalarından sarkan, hasara yatkın kabloları ortadan kaldırabilir.
4. Kayma halkasını nasıl seçerim?
Bir kontak halkası çözümünün doğru seçimi, toplam devreler, devre başına voltaj ve amper, çalışma hızı ve montaj tipi dahil olmak üzere uygulamanızın çalışma parametreleri hakkında ayrıntılı bilgi gerektirir. Aramanıza başlamak için iyi bir yer standart kayma halkalarımızdır. Özel/değiştirilmiş bir çözümün büyük olasılıkla gerekli olduğundan eminseniz veya seçiminizde yardıma ihtiyacınız varsa, Başlamak için bizimle iletişime geçin.
5. Özel kayma halkaları sunuyor musunuz?
Evet, büyük olasılıkla özel/değiştirilmiş bir çözümün gerekli olduğundan eminseniz veya seçiminizde yardıma ihtiyacınız varsa Başlamak için bizimle iletişime geçin. Mühendislerimiz ihtiyaçlarınıza mükemmel bir çözüm üretecektir.
