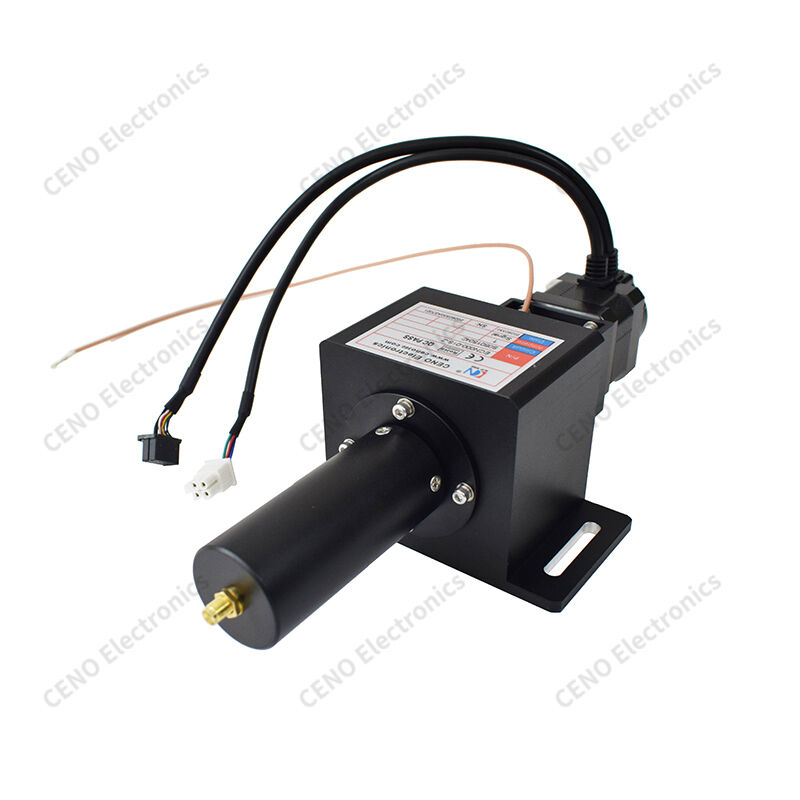

Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
  • Bir RF koaksiyel kanallı hibrit kayma halkası
Bir RF koaksiyel kanallı hibrit kayma halkası

Bir RF koaksiyel kanallı hibrit kayma halkası

Menşe yeri Çin
Marka adı CENO
Sertifika CE,RoHS,ISO9001,UL
Model numarası ECN000-01S-Z
Ürün Ayrıntıları
Koruma Derecesi:
IP51
Çalışma Nemi:
%60 bağıl nemin altında
Çalışma Sıcaklığı:
-20°C ~ +60°C
Çalışma Gerilimi:
240 VAC
Devre Sayısı/Akım:
1 kanal × yüksek frekanslı sinyal
Dielektrik dayanım:
Devreler arasında ≥500 V @ 50 Hz
Yalıtım Direnci:
100 MΩ @ 100 VDC
Kontak direnci dalgalanma değeri:
≤30 mΩ (30 rps / 15 rps'de)
Çalışma Hızı:
0~2000 rpm
Kablo Uzunlukları:
Rotor tarafı: 300 mm; Stator tarafı: 300 mm
İletişim Malzemesi:
Değerli Maden
Muhafaza malzemesi:
Alüminyum alaşımlı, kumlanmış ve siyah eloksallı
Vurgulamak:

Hybrid slip ring with RF channel

,

Fiber optic rotary joint with coaxial

,

Slip ring with RF coaxial connector

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 adet
Fiyat
Anlaşılabilir
Ambalaj bilgileri
Karton/istek olarak
Teslim süresi
1 Hafta
Ödeme koşulları
Banka havalesi, PayPal, Western Union
Yetenek temini
Aylık 1000PCS
Ürün Tanımı

Bir RF koaksiyel kanalı olan hibrit kayma halka


ECN000-01S-Z, CENO entegre hibrit kayma halkasıdır ve çok kanallı zayıf akım kontrol devrelerini ve bir RF koaksiyel kanalı birleştirir.düşük voltajlı kontrol sinyalleri ve yüksek frekanslı RF sinyalleri aynı anda aktarmak için sınırsız 360° sürekli dönmeye izin verenAksyal titreşimleri dengelemek ve iç hassas temas montajlarını korumak için dalgalanmış bir tampon bileşeni, esnek montaj için yuvarlanabilir bir montaj plağı ile eşleştirilmiştir.


Özellikleri

  • Üçlü sinyal entegrasyonu
  • Titreşme tamponu
  • Çapraz dinleme kablolama
  • Düzenlenebilir montaj
  • EMI koruması

Başvurular

  • RF test çevirme masası
  • Optik inceleme
  • Opto gimbal
  • NDT ekipmanları
  • Görüş döner platform

İsteğe bağlı

  • Özel fiber port
  • Kablolama terminalı
  • Dönüş hızı
  • IP koruması
  • Ekstra sinyal kanalları

Spesifikasyon

ECN000-01S-Z

Spesifikasyon

Koruma derecesi

 IP51

Çalışma Nemliği

% 60 RH altında

Çalışma sıcaklığı

-20°C ~ +60°C

Çalışma Voltajı

240 VAC

Devre sayısı / Akım

1 kanal × yüksek frekanslı sinyal

Dielektrik Gücü

Çemberler arasında ≥500 V @ 50 Hz

İzolasyon Direnci

100 MΩ @ 100 VDC

Temas direnci dalgalanma değeri

≤30 mΩ (30 rps / 15 rps)

Çalışma Hızı

0 ¢ 2000 rpm

Kablo Uzunlukları

Rotor tarafı: 300 mm; Stator tarafı: 300 mm

İletişim malzemesi

Değerli metal

Konut malzemeleri

Alüminyum alaşımı,

kum püskürtülmüş ve siyah anodlu


Çizim

Bir RF koaksiyel kanallı hibrit kayma halkası


CENO Power/Signal + Fiber Opticrotary ortak ürün serisi

Entegre kayma halkası CENO standart olmayan serisidir. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT, akım, sinyal devreleri ve optik fiber birleşimini entegre etmek için özel uygulamaya göre tasarlanmıştır.Akımı birkaç yüz ampere kadar ulaşabilirdi ve sinyali ilgili uygulamaya göre her türlü sinyal türünü kapsayabilirdi.. Optik fiber joint sigell-mode ve sinyal kanalından düzinelerce kanala diveröz kanal ile multimode içerir. Bu tür entegre kaydırma iyi performans ve çeşitli işlevleri alır,O zaman yaygın olarak seçeneği elektrikli vinç kullanılır.


Bir RF koaksiyel kanallı hibrit kayma halkası
