1 fiber ve 1 RF koaksili optik-elektrik hibrit kayma halka

1 fiber ve 1 RF koaksili optik-elektrik hibrit kayma halka

Menşe yeri Çin
Marka adı CENO
Sertifika CE,RoHS,ISO9001,UL
Model numarası ECN000-01S-01F-B
Ürün Ayrıntıları
Koruma Derecesi:
IP51
Çalışma Nemi:
%60 bağıl nemin altında
Çalışma Sıcaklığı:
-40°C ~ +80°C
Kablo Spesifikasyonu:
Koaksiyel kablo RG178
Çalışma Gerilimi:
0~24 VAC/VDC
Devre Sayısı/Akım:
1 kanal × koaksiyel sinyal
Dielektrik dayanım:
Devreler arasında ≥500 VAC @ 50 Hz
Yalıtım Direnci:
≥500 MΩ @ 500 VDC
Kontak direnci dalgalanma değeri:
≤30 mΩ (50 rpm'de)
Çalışma Hızı:
0~6000 rpm
Kablo Uzunlukları:
Rotor tarafı: 60 mm; Stator tarafı: 1000 mm
İletişim Malzemesi:
Değerli Maden
Muhafaza malzemesi:
Alüminyum Alaşım
Ödeme ve Nakliye Şartları
Min sipariş miktarı
1 adet
Fiyat
Anlaşılabilir
Ambalaj bilgileri
Karton/istek olarak
Teslim süresi
1 Hafta
Ödeme koşulları
Banka havalesi, PayPal, Western Union
Yetenek temini
Aylık 1000PCS
Ürün Tanımı

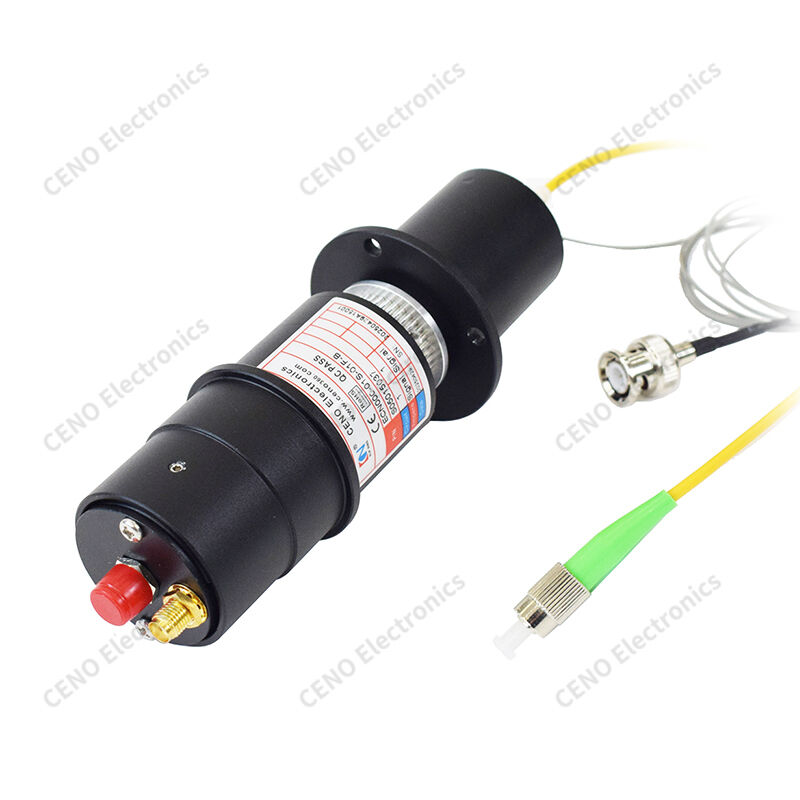

1 fiber ve 1 RF koaksiyel Opto-Elektrikli Hibrit Kayma Halkası


ECN000-01S-01F-B, CENO entegre opto-elektrik hibrid kayma halkasıdır, 1 fiber kanalı ve 1 RF koaksiyel kanalı tek bir ünitede birleştirerek, optik yüksek hızlı verileri ve radyo frekansı sinyallerini aynı anda iletirken sonsuz 360° sürekli dönüş sağlar. Tamamen korumalı siyah eloksallı alüminyum muhafaza ile hassas döner bağlantı yapısını benimser ve elektromanyetik paraziti etkili bir şekilde izole eder. Sabit flanş tarafında standart ST fiber pigtail ve koaksiyel sinyal kablosuyla donatılmıştır, koruyucu kapaklı döner rotor ucu, ultra düşük sinyal zayıflamasıyla istikrarlı yüksek hızlı dönüşü destekler, kablo bükülmesi hasarı olmadan karışık optik ve RF sinyal iletimi gerektiren döner ekipmanlar için idealdir.


Özellikler

  • Sonsuz dönüş
  • Düşük ekleme kaybı
  • EMI koruma
  • Kompakt entegrasyon
  • Kararlı sinyal

Uygulamalar

  • Vizyon pikap
  • RF test tezgahı
  • Tıbbi görüntüleme
  • Opto pod gimbal
  • Endüstriyel muayene

İsteğe bağlı

  • Fiber konektörü
  • Dönen kablolama
  • Hız yükseltme
  • IP muhafazası
  • Özel kanallar


Şartname

ECN000-01S-01F-B

Şartname

Koruma Derecesi

IP51

Çalışma Nemi

%60 bağıl nemin altında

Çalışma Sıcaklığı

-40°C ~ +80°C

Kablo Özellikleri

Koaksiyel kablo RG178

Çalışma Gerilimi

0~24 VAC/VDC

Devre Sayısı/Akım

1 kanal × koaksiyel sinyal

Dielektrik Dayanımı

Devreler arasında ≥500 VAC @ 50 Hz

Yalıtım Direnci

≥500 MΩ @ 500 VDC

Kontak Direnci Dalgalanma Değeri

≤30 mΩ (50 rpm'de)

Çalışma Hızı

0~6000 rpm

Kablo Uzunlukları

Rotor tarafı: 60 mm; Stator tarafı: 1000 mm

İletişim Malzemesi

Değerli metal

Muhafaza Malzemesi

Alüminyum alaşımı



Anahat çizimi

1 fiber ve 1 RF koaksili optik-elektrik hibrit kayma halka 0


CENO Güç/Sinyal + Fiber Optikrotary eklem ürün serisi

Entegre kayma halkası CENO standart dışı serisidir. GÜÇ/SİNYAL + FİBER OPTİK DÖNER BAĞLANTI tasarımı, akımı, sinyal devrelerini ve fiber optik bağlantıyı entegre etmek için özel uygulamaya göre tasarlanmıştır. Akımı birkaç yüz ampere kadar çıkabilir ve sinyali, ilgili uygulamadaki her türlü sinyal tipini kapsayabilir. Optik fiber bağlantısı, sinyal kanalından düzinelerce kanala kadar çeşitli kanallara sahip sigell modunu ve çoklu modu içerir. Bu tür entegre kayma halkası iyi bir performans ve çeşitli işlevler elde eder, daha sonra elektrikli vinç seçeneğinde yaygın olarak kullanılır.


1 fiber ve 1 RF koaksili optik-elektrik hibrit kayma halka 1
