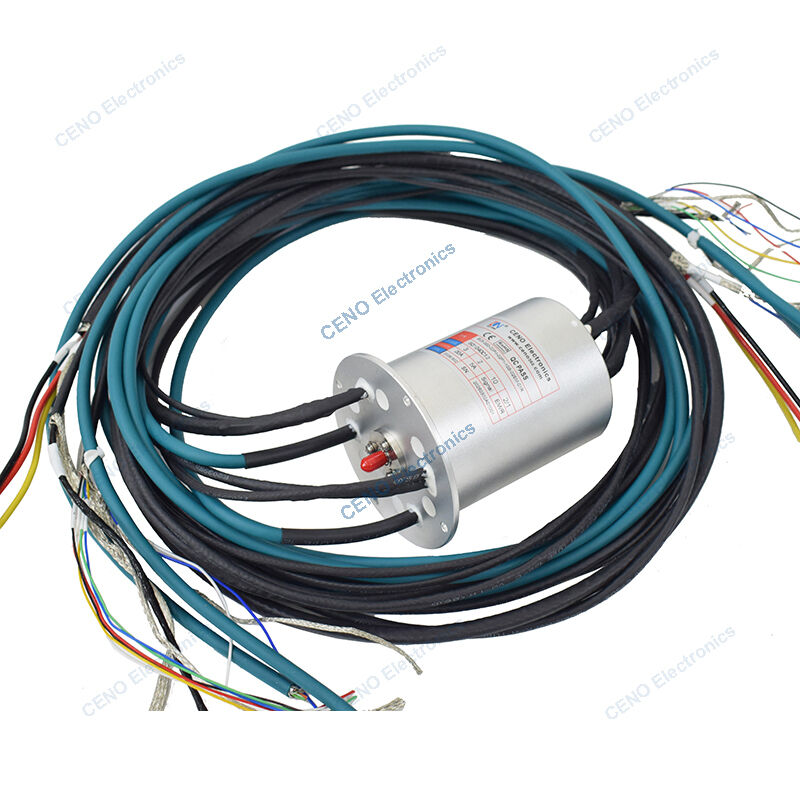

Düşük Sıcaklık Ortamı için Ethernet Sinyali ve Radyo Frekansı Döner Bağlantı Noktasını Entegre Edin
ECN000-03P4-02P1-10S-02EM-01R, radar sistemi veya uydu yer istasyonu için Elektrik Gücü, Ethernet sinyali ve RF Döner Bağlantıyı birleştiren CENO entegre kayma halkasıdır. CENO entegre kayma halkası serisi, farklı uygulamalar için standart dışı özelleştirilmiş, isteğe bağlı devreler, akım, voltaj ve RF döner bağlantıdır. Çok işlevli bir döner bağlantı çözümü oluşturmak için çeşitli iletim modülleriyle yüksek düzeyde entegre edilebilir. Daha fazla bilgi için lütfen bizimle iletişime geçin
Şartname
|
ECN000-03P4-02P1-10S-02EM-01R Şartname
|
|
Akım ve Devreler
|
3 * 20A; 2*5A; 6 * Sinyal; 1*RS422; 2 * Ethernet Sinyali
|
|
Derecelendirme Gerilimi
|
0 ~ 220 VAC/VDC
|
|
Dielektrik dayanım
|
≥1500VAC@50Hz;≥500VAC@50Hz
|
|
İzolasyon direnci
|
≥500MΩ@500VDC;≥100 milyonΩ@100VDC
|
|
Temas direnci dalgası
|
≤ 30MΩ
|
|
Çalışma sıcaklığı
|
-40°C~+80°C
|
|
Çalışma nemi
|
%60 bağıl nem
|
|
IP koruma sınıfı
|
IP51
|
|
Çalışma hızı
|
0~300devir/dakika
|
|
Dış çap
|
O76 mm
|
|
İletişim malzemesi
|
Kıymetli Maden; Altından Altına
|
|
Muhafaza malzemesi
|
Alüminyum Alaşım
|
|
RF
|
Parametreler
|
|
Frekans öfkesi
|
DC-4.5GH
|
|
Bağlantı türü
|
SMA-F(50Ω)
|
|
Kayıp ekle
|
≤0,3dB
|
|
Kayıp aralığını ekle
|
≤0,05dB
|
|
WSR
|
≤1.25
|
|
WSR C
|
≤0,05
|
|
Tepe gücü
|
100W @DC - 2GHz
|
Özellikler
sen Entegre tasarım Ethernet, Güç ve RF Döner Bağlantıyı birleştirir
sen Kararlı iletim, dizi kodu yok, çeşitli sinyal/verileri entegre edebilir
sen Kolay ve Ücretsiz bakım yükleyin
Uygulamalar
sen Otomatik makine
sen Radar anteni
sen Elektronik harp sistemi
sen Uydu yer istasyonu
sen Tıbbi ekipman
İsteğe bağlı
sen Devre, Gerilim, Akım
sen Kanallar! frekans aralığı
sen İletişim / Muhafaza Malzemeleri
sen Koruma sınıfı
Çalışma hızı & sıcaklık
Anahat çizimi
