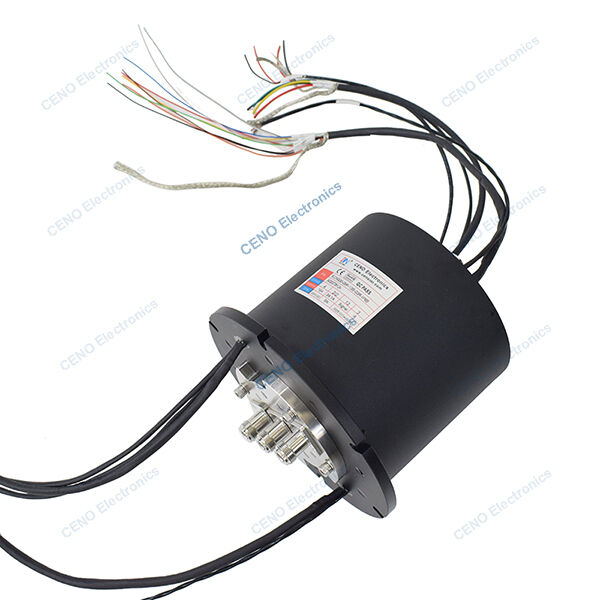

3 RF Döner Mafsal Düşük Sıcaklık Entegre Güç ve Radyo Frekanslı Kayma Halkası
ECN000-02P1-03S-02R-IP65, düşük sıcaklık ortamı için uygun, elektrik gücü sinyali ve 2 kanallı radyo frekanslı döner mafsalı birleştiren CENO Entegre RF Kayma Halkasıdır. CENO entegre kayma halkaları, güç kayma halkası, forjs, rf döner mafsal ve pnömatik/hidrolik kanallar gibi çeşitli iletim modüllerini yüksek oranda entegre eden, özellikle karmaşık sistemlerde eş zamanlı döner iletim için tasarlanmış çok işlevli döner bağlantı çözümüdür. Daha fazla bilgi için lütfen bizimle iletişime geçin.
Özellikler
| ECN000-08P-13S-03R-IP65 Özellikler |
| Akım ve Devreler |
4 * 10A;2*3A; 2*1A; 11*10 Sinyal; 1*485Sinyal |
| Anma Gerilimi |
0 ~ 220 VAC/VDC |
| Dielektrik dayanımı |
≥500VAC@50Hz; ≥300VAC@50Hz |
| İzolasyon direnci |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Temas direnci dalgası |
≤30mΩ |
| Çalışma sıcaklığı |
-40°C~+60°C; -45°C~+70°C |
| Çalışma nemi |
60 %RH |
| IP koruma sınıfı |
IP65 |
| Çalışma hızı |
0~30rpm |
| Dış çap |
Ø150mm |
| Malzemeler |
Değerli Metal / Alüminyum Alaşım |
| Kurulum |
Flanş montajı |
| Radyo Frekanslı Döner Mafsal |
| Kanallar |
Kanal 1 |
Kanal 2 |
Kanal 3 |
| Konektör tipi |
N-F(50Ω) |
N-F(50Ω) |
N-F(50Ω) |
| Frekans aralığı |
DC - 2GHz |
DC - 800Hz |
DC - 800Hz |
| Ortalama güç (maks.) |
20W |
20W |
20W |
| WSR (maks.) |
1.3 |
1.3 |
1.3 |
| WSRC (maks.) |
0.1 |
0.1 |
0.1 |
| Ekleme kaybı (maks.) |
0.4dB |
0.4dB |
0.4dB |
| Ekleme değişimi (maks.) |
0.15dB |
0.15dB |
0.15dB |
| İzolasyon |
70dB |
70dB |
70dB |
Özellikler
- Entegre tasarım ve isteğe bağlı sinyaller/veriler ile kompakt yapı
- Düşük sıcaklığa uygun, Kararlı performans, yüksek sızdırmazlık tipi
- Kolay kurulum ve Bakım gerektirmez
Uygulamalar
- Otomatik makine
- Bilimsel araştırma Navigasyon
- Hava trafik kontrol radarı
- Fotoelektrik pod sistemi
- Yüksek çözünürlüklü video
İsteğe bağlı
- Devre, Gerilim, Akım
- Kanallar / Frekans aralığı
- İletişim / Gövde Malzemeleri
- Koruma sınıfı
- Çalışma hızı ve sıcaklığı
Anahat çizimi
Neden CENO?
CENO, araştırma ve geliştirme, üretim ve satış yapan kayma halkası alanında teknolojik bir şirkettir. Ürün kalitesini ve güvenilir performansı sağlamak için gelişmiş ekipmanlara ve yüksek hassasiyetli test cihazlarına sahibiz. Tesis alanı 3000 metrekare olup Çin'in Shenzhen şehrinde bulunmaktadır.
Sertifikasyon
ISO9001,CE,RoHS,UL,Patlamaya dayanıklı
CENO Avantajı
Mühendislik ekibindeki üyeler, kayma halkası alanında 10 yıldan fazla deneyime sahiptir. Kritik prosedürler üzerinde çalışan operatörlerin tamamı şirket içi eğitimlerle nitelendirilmiştir.
CENO'nun sağladığı hizmet
24 saat, 7 gün danışmanlık hizmeti.
Toplu ve özelleştirilmiş üretim.
360° dönüş sistemi için çözüm sunma.
Herhangi bir 360° dönüş sistemi talepleriniz için bizimle iletişime geçmekten çekinmeyin. Taleplerinize zamanında yanıt vermek için size tek durak hizmet sunacağız.
