2 Kanal Radyo Frekansı RF Kayma Halkası kıyafetli Rotary Joint Düşük sıcaklık

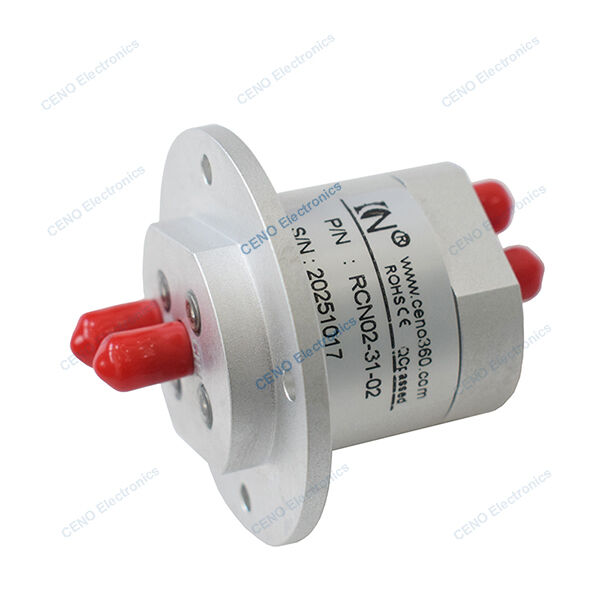

RCN02-31-02, frekans aralığı DC-2GHz ve 29-31GHz ile CENO 2 kanal koaksiyel Radyo Frekansı Döner Düğümdür.RF dönen eklemler, sabit ve dönen bileşenler arasında yüksek frekanslı ve yüksek hızlı sinyaller aktarmak için sürekli dönüş uygulamalarında kullanılır. RF döner eklemler kompakt bir yapıya, istikrarlı bir performansa, mükemmel kalkanlığa, güçlü müdahale karşıtı yeteneklere ve farklı uygulamalar için kolay entegrasyona sahiptir.Daha fazla bilgi için lütfen bizimle iletişime geçin.
Spesifikasyon
| RCN02-31-02Spesifikasyon |
| Kanallar |
CH1 (TX) |
CH2 (TX) |
| Arayüz tipi |
SMA 2.92-K ((50Ω) |
SMA (50Ω) |
| Frekans aralığı |
29-31GHz |
DC-2GHz |
| En yüksek güç, maksimum. |
50W |
30W |
| Ortalama Güç, en fazla |
25W |
10W |
| VSWR, maksimum |
1.6 |
1.5 |
| VSWR-wow, maksimum. |
0.15 |
0.2 |
| Ekleme Kaybı,max |
0.8dB |
0.6dB |
| Ekleme Kaybı- wow, maksimum. |
0.1dB |
0.1dB |
| DC yük kapasitesi |
50V@1A |
| Güneş ışığı, dakika. |
50dB |
| Dönüş hızı, en fazla |
60 rpm |
| Hayat süresi, dakika. |
5 milyon |
| Başlangıç tork |
≤0.3Nm |
| Sıcaklık |
-40°C ~ + 70°C ((W); -55°C ~ + 85°C ((S) |
| Nemlilik |
% 95 |
| IP koruma derecesi |
IP41 |
| Yüzey işlemi |
İletici oksidasyon |
| Vücut malzemesi |
Alüminyum alaşımı |
| Yükseklik |
3 km'ye kadar. |
| Şok / titreşim |
RTCA DO-160G (TBD) için hava sistemleri için standart |
Özellikleri
- Enerji sinyali ve 4 kanal RF eklemini birleştirmek için tasarım entegre
- Basitçe sistem yapısı & en iyi kablo & uygun düşük sıcaklık
- Kurulumu kolay ve ücretsiz bakım
Başvurular
- Savunma ve havacılık
- Yüksek kaliteli endüstri otomasyonu
- Endüstriyel robot
- Uydu iletişim tablosu
- Tıbbi ekipman
İsteğe bağlı
- Devre, Voltaj, Akım
- Kanallar ve Frekans aralığı
- İletişim / Konut Malzemeleri
- Bağlantı tipi ve IP sınıfı
- Çalışma hızı ve sıcaklığı
Çizim
Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
Sertifikasyon
ISO9001, CE, RoHS, UL, Patlama geçirmez
CENO Avantajı
Mühendislik ekibinin üyeleri kayma halkaları alanında 10 yıldan fazla deneyime sahiptir. Operatörler kritik prosedürde çalışırlar.
CENO'nun sunduğu hizmet
24 saat, 7 gün danışmanlık hizmeti.
Toplu ve özel üretim.
360° dönme sistemi için çözüm sunuyor.
Herhangi bir 360 ° dönüş sistemi için isteklerinizle bize danışmaya hoş geldiniz. Sorgularınızı zamanında yanıtlamanız için tek durak hizmeti sağlayacağız.
