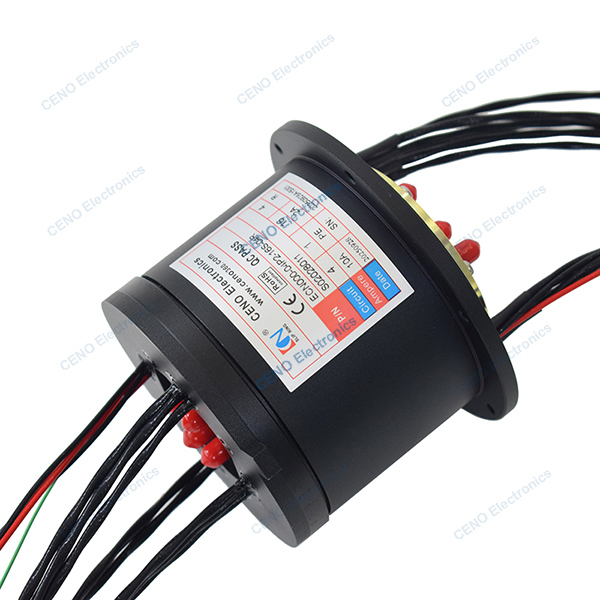

4 Kanal RF Rotary Joint kombine Elektrik Gücü Düşük Sıcaklıkta Kayma Halkası
ECN000-04P2-16S-04R, CENO'nun -40°C~+85°C sıcaklıklarda çalışan ekipmanlar için elektrik enerjisi ve 4 kanal radyo frekanslı dönüşlü eklemler içeren birleştirilmiş kayma halkalarıdır.SMA bağlantı tipi ve 0-4GHz frekans aralığı• Düzleştirilmiş kayma halkasının tasarımı için temel neden, sabit ve dönen parçalar arasında çeşitli enerji ve sinyallerin sürekli ve güvenilir bir şekilde aktarılması problemini çözmektir.Nasıl CENO entegre kaydırma halka uygulamanıza uymak için lütfen bizimle iletişime geçin.
Spesifikasyon
| ECN000-04P2-16S-04RSpesifikasyon |
| Akım ve devreler |
4 devre * 10A; 1 * PE; 16 devre * 2A |
| Rating Voltajı |
0 ~ 220 VAC/VDC |
| Dielektrik kuvveti |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| İzolasyon direnci |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Temas direnci dalgası |
≤ 15mΩ |
| Çalışma sıcaklığı |
-40°C~+85°C |
| Çalışma nemliği |
% 60 RH |
| IP koruma derecesi |
IP54 |
| Çalışma hızı |
0 ~ 30 rpm |
| Dış çapı |
Ø90mm |
| İletişim malzemesi |
Değerli Metal |
| Ev malzemesi |
Alüminyum alaşımı |
| Kullanım süresi |
3 milyon döngü |
| Kurşun telinin uzunluğu |
Özel olarak |
| RF Rotary Birliği |
|
| Kanal |
Kanal 1 |
Kanal 2-4 |
| Bağlantı tipi |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Frekans aralığı |
0~4 GHz |
0~4 GHz |
| SWR (max.) |
1.35 |
1.5 |
| Ekleme kaybı (max.) |
0.6dB |
0.8dB |
| Ekleme kaybı dalgası (max.) |
0.15 dB |
0.15 dB |
| İzolasyon |
60dB |
60dB |
Özellikleri
- Enerji sinyali ve 4 kanal RF eklemini birleştirmek için tasarım entegre
- Basitçe sistem yapısı & en iyi kablo & uygun düşük sıcaklık
- Kurulumu kolay ve ücretsiz bakım
Başvurular
- Savunma ve havacılık
- Yüksek kaliteli endüstri otomasyonu
- Endüstriyel robot
- Uydu iletişim tablosu
- Tıbbi ekipman
İsteğe bağlı
- Devre, Voltaj, Akım
- Kanallar ve Frekans aralığı
- İletişim / Konut Malzemeleri
- Bağlantı tipi ve IP sınıfı
- Çalışma hızı ve sıcaklığı
Çizim
Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
Sertifikasyon
ISO9001, CE, RoHS, UL, Patlama geçirmez
CENO Avantajı
Mühendislik ekibinin üyeleri kayma halkaları alanında 10 yıldan fazla deneyime sahiptir. Operatörler kritik prosedürde çalışırlar.
CENO'nun sunduğu hizmet
24 saat, 7 gün danışmanlık hizmeti.
Toplu ve özel üretim.
360° dönme sistemi için çözüm sunuyor.
Herhangi bir 360 ° dönüş sistemi için isteklerinizle bize danışmaya hoş geldiniz. Sorgularınızı zamanında yanıtlamanız için tek durak hizmeti sağlayacağız.
