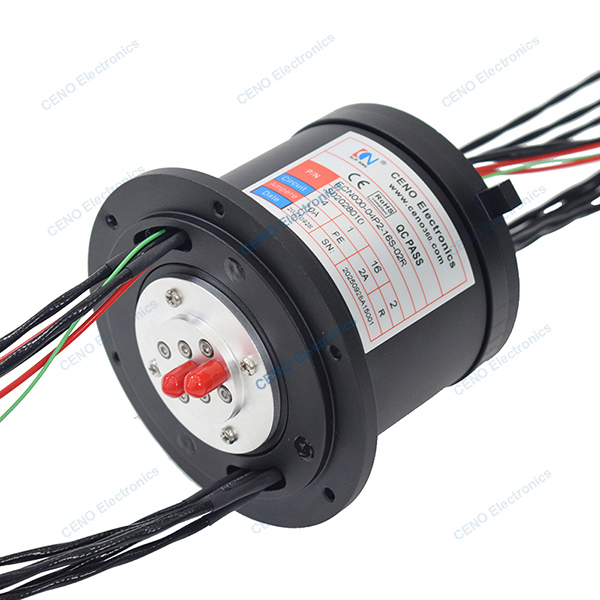

2 Kanal RF Rotary Joint kombine elektrik gücü ve radar sinyali
ECN000-04P2-16S-02R, CENO bütünleştirilmiş kayma halkası güç, zayıf elektrik sinyali ve 2 kanallı radyo frekansı döner eklemleri birleştirir.-40°C'den +85°C'ye kadar düşük sıcaklık ortamında çalışan ekipmanın içindeki ekipmanlarBirleştirilmiş kayma halkası genellikle ekipmanların döner bağlantı parçalarında kullanılır. Elektromanyetik müdahale ve uzay sınırlamaları nedeniyle, entegre kayma halkası ortaya çıktı,ve kapsamlı bir çözümCENO kayma yüzüğünün başvurunuza nasıl uyduğu hakkında bilgi almak için lütfen bizimle iletişime geçin.
Spesifikasyon
| ECN000-04P2-16S-02RSpesifikasyon |
| Akım ve devreler |
4 devre * 10A; 1 * PE; 16 devre * 2A |
| Rating Voltajı |
0 ~ 220 VAC/VDC |
| Dielektrik kuvveti |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| İzolasyon direnci |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Temas direnci dalgası |
≤ 15mΩ |
| Çalışma sıcaklığı |
-40°C~+85°C |
| Çalışma nemliği |
% 60 RH |
| IP koruma derecesi |
IP54 |
| Çalışma hızı |
0 ~ 30 rpm |
| Dış çapı |
Ø85mm |
| İletişim malzemesi |
Değerli Metal |
| Ev malzemesi |
Alüminyum alaşımı |
| Kullanım süresi |
5 milyon döngü |
| Kurşun telinin uzunluğu |
Özel olarak |
| RF Rotary Birliği |
|
| Kanal |
Kanal 1 |
Kanal 2 |
| Bağlantı tipi |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Bağlantı stili |
Tarz I |
Tarz I |
| Frekans aralığı |
0~4 GHz |
0~4 GHz |
| SWR (max.) |
1.2 |
1.35 |
| Ekleme kaybı (max.) |
0.4dB |
0.5dB |
| Ekleme kaybı dalgası (max.) |
0.05 dB |
0.5dB |
Özellikleri
- Enerji sinyali ve 2 kanal RF eklemini birleştirmek için tasarım entegre
- Basitçe sistem yapısı & en iyi kablo & uygun düşük sıcaklık
- Kurulumu kolay ve ücretsiz bakım
Başvurular
- Radar anteni
- Yüksek çözünürlüklü video
- Hava trafiği kontrolü radarı
- Havadaki radar
- Navigasyon
İsteğe bağlı
- Kanallar
- Frekans aralığı
- Bağlantı
- Koruma derecesi
- Çalışma hızı ve sıcaklığı
Çizim
Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
Sertifikasyon
ISO9001, CE, RoHS, UL, Patlama geçirmez
CENO Avantajı
Mühendislik ekibinin üyeleri kayma halkaları alanında 10 yıldan fazla deneyime sahiptir. Operatörler kritik prosedürde çalışırlar.
CENO'nun sunduğu hizmet
24 saat, 7 gün danışmanlık hizmeti.
Toplu ve özel üretim.
360° dönme sistemi için çözüm sunuyor.
Herhangi bir 360 ° dönüş sistemi için isteklerinizle bize danışmaya hoş geldiniz. Sorgularınızı zamanında yanıtlamanız için tek durak hizmeti sağlayacağız.
