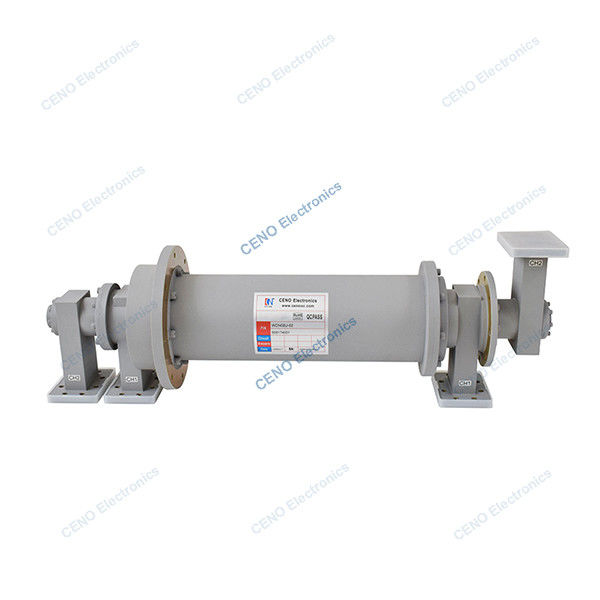

Dalga Kılavuzu 2 kanallı kayma halka CPRG187G Radyo frekansı Döner eklem
WCN02U-02, 2 kanallı CENO dalga kılavuzu Rotary Joint CPRG 187G'dir.Dalga kılavuzu, yüksek frekanslı elektromanyetik dalgaların (mikrodalga veya milimetre dalgaları gibi) iletimini yönlendirmek için kullanılan yapısal bir elemandırGenellikle içi boş bir metal tüp veya dielektrik yapı. İşleme prensibi, kapalı veya açık bir sınır içinde elektromanyetik dalgaların yansıma ve yayılma özelliklerine dayanır.Elektromanyetik enerjiyi belirli bir frekans bandında verimli bir şekilde iletebilirken iletim kaybını ve radyasyon sızıntısını azaltabilir.
Özellikleri
| Kanal tanımı |
Kanal 1 |
Kanal 2 |
| Arayüz türü / malzeme / yüzey finişi |
CPRG 187G / alüminyum alaşımı / kromlaştırılmış |
CPRG 187G / alüminyum alaşımı / kromlaştırılmış |
| Frekans aralığı |
4.4-4.5 GHz / 4.8-4.9 GHz |
4.4-4.5 GHz / 4.8-4.9 GHz |
| En yüksek güç kapasitesi |
250KW / dakikada |
250KW / dakikada |
| Ortalama güç kapasitesi |
1000KW / dakikada |
1000KW / dakikada |
| VSWR maksimum |
1.25 |
1.25 |
| Dönüşte VSWR değişimi, en fazla |
0.1 |
0.1 |
| Ekleme kaybı, en fazla |
0.4dB |
0.5dB |
| Dönüşte ekleme kaybı değişimi, en fazla |
0.1dB |
0.1dB |
| İzolasyon |
60dB |
| Çalışma sıcaklığı |
-20°C~55°C |
| Dönüş hızı |
10RPM maksimum, 6RPM çalışma |
Özellikleri
- Yüksek frekanslı sinyalin verimli iletilmesi
- Düşük güç tüketimi ve yüksek güç kapasitesi
- Elektromanyetik müdahale
Başvurular
- Otomatik makine
- Radar sistemi
- Uydu ile iletişim
- Mikrodalga iletişim
- Tıbbi ekipman
İsteğe bağlı
- Frekans aralığı
- Kanallar
- Ekleme kaybı
- Rating hızı
- Çalışma sıcaklığı
Çizim
