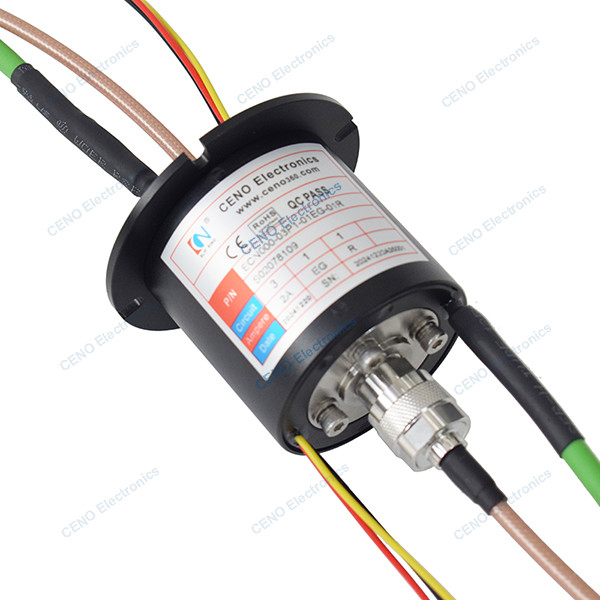

Güç Ethernet sinyali ve radyo frekansı döner birliği ile RF kayma halka entegre
ECN000-03P1-01EG-01R, elektrik enerjisi, Ethernet sinyali ve 1 kanal RF sinyali ile birleştirilen devreleri içeren CENO'nun yeni entegre RF kayma halkasıdır.,Radar endüstrisi için tasarlanmıştır. Sinyal türü gibi parametreler, farklı uygulamalara göre tüm türleri kapsayabilir, bu tip kayma halkasının istikrarlı bir performansı vardır,EMC elektromanyetik uyumluluk gereksinimlerini karşılarDaha fazla bilgi için lütfen bizimle iletişime geçin.
Özellikleri
|
ECN000-03P1-01EG-01R
|
Özellikleri |
| Akım ve devreler |
3 * 6A; 1 * 1000M Ethernet sinyali |
| Rating Voltajı |
0 ~ 220 VAC/VDC |
| Dielektrik kuvveti |
≥500VAC@50Hz; ≥300VAC@50Hz |
| İzolasyon direnci |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Temas direnci |
≤30mΩ (50rpm) |
| İletişim malzemesi |
Değerli Metal |
| Ev malzemesi |
Alüminyum alaşımı |
| Çalışma sıcaklığı |
-40°C~+55°C; -45°C~+65°C |
| Çalışma nemliği |
% 95 RH |
| IP koruma derecesi |
IP54 |
| Çalışma hızı |
0 ~ 7 rpm |
| Kurşun telinin uzunluğu |
Özel olarak |
| Kurulum |
Flanş yerleştir |
| Radyo Frekansı |
|
| Frekans aralığı |
DC-2GH |
| Direniş |
50Ω |
| Girdi kaybı |
≤ 2.5dB |
| Kayıp aralığı ekle |
< 0.1dB |
| VSWR |
< 1.3 |
| VSWR dalgası |
< 0.1 |
| Ortalama güç |
250w |
| Kurşun tel boyutu |
Özel olarak |
| Kurşun telinin uzunluğu |
200±5 mm |
| Bağlantı tipi |
New Jersey |
| İletişim malzemesi |
Altından altına |
| Ev malzemesi |
Bakır |
Özellikleri
- Ethernet, Elektrik gücü ve RF rotary joint kombinasyonu
- Istikrarlı performans ve çeşitli işlevler
- Kurulumu kolay ve ücretsiz bakım
Başvurular
- Radar anteni
- HD video
- Hava trafiği kontrolü radarı
- Navigasyon
- Elektronik karşı önlemler
İsteğe bağlı
- Devre, Voltaj, Akım
- Sinyal ve kanallar
- İletişim / Konut Malzemeleri
- Koruma derecesi
- Çalışma hızı ve sıcaklığı
Çizim
Neden CENO ile?
CENO, araştırma ve geliştirme, üretim ve satış alanlarında teknolojik olarak kaydırma halkaları alanında çalışan bir şirkettir.Ürünlerin kalitesini ve güvenilir performansını sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test aletlerimiz varTesis alanı 3000 metrekareyi kaplar ve Çin'in Shenzhen'inde yer almaktadır.
Sertifikasyon
ISO9001, CE, RoHS, UL, Patlama geçirmez
CENO Avantajı
Mühendislik ekibinin üyeleri kayma halkaları alanında 10 yıldan fazla deneyime sahiptir. Operatörler kritik prosedürde çalışırlar.
CENO'nun sunduğu hizmet
24 saat, 7 gün danışmanlık hizmeti.
Toplu ve özel üretim.
360° dönme sistemi için çözüm sunuyor.
Herhangi bir 360 ° dönüş sistemi için isteklerinizle bize danışmaya hoş geldiniz. Sorgularınızı zamanında yanıtlamanız için tek durak hizmeti sağlayacağız.
