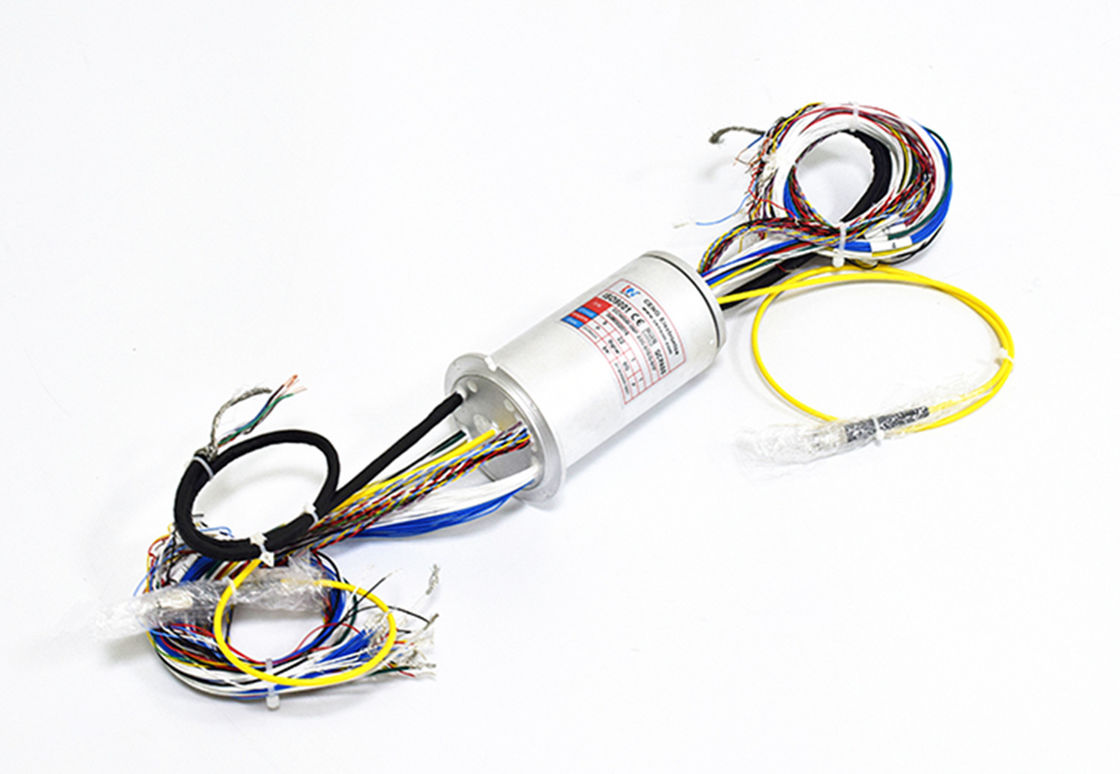

Tek Modlu Fiber Optik Döner Bağlantı Elemanı Gigabit Ethernet Sinyali Düşük Sıcaklıkta Çalışma

ECN000-09P-22S-01EG-01F, fotoelektrik pod endüstrisi için özelleştirilmiş CENO fiber optik eklemlerden biridir. Eklem, 9 akım akımı kanalı, 40A akım iki devre, 1 kanal tek modlu fiber, 22 kanal sinyali ve Gigabit Ethernet sinyalleri kümesi. Yapısı kompakt. Boyut 62mm ve gövde uzunluğu 119 mm'dir. Bu eklem, elektro-optik kapsül sistemi performans ihtiyacını karşılamak için - 40 ℃ ile + 80 ℃ arası çalışma ortamlarına uyarlanabilir.

Özellikler

• Fiber optik döner mafsal ve güç kayma halkasını entegre edin
• Fiber optik sinyal iletimi, ifşa yok, EMI yok
• Güvenilir performans

Uygulamalar

• Otomasyon ekipmanları
• Hareket Simülasyon test cihazları
• Fotoelektrik bakla endüstrisi

İsteğe bağlı

• Devre numarası
• IP koruma sınıfı
• Fiber türü
• Sinyal türü

Anahat çizim

Şartname

ECN000-09P-22S-01EG-01F Özellikler		Resim
şimdiki	3 * 2A, 2 * 40A, 2 * 10A, 2 * 6A, 22 * ​​sinyal, 1 * Ethernet Gigabit
Anma gerilimi	380VAC
Elektriksel gürültü	≤70mΩ (50 rpm)
Dielektrik gücü	≥500VAC @ 50 Hz (Güç) ≥300VAC @ 50 Hz (sinyal)
Yalıtım direnci	500 milyon | ¸ @ 300VDC (Güç) 100 MQ @ 300VDC (sinyal)
Çalışma sıcaklığı	-40 ℃ ~ 80 ℃
Koruma sınıfı	IP54
Çalışma hızı	0 ° 300rpm
Temas malzemesi	Altın altın
Fiber türü	SM
Fiber kanal	1
Ekleme kaybı, maksimum	<2.0dB
Bağlayıcı tipi	FC / FC

Neden CENO

CENO araştırma ve geliştirme, üretim ve satış yapan kayma halkası alanında teknolojik bir firmadır. Ürün kalitesi ve güvenilir performans sağlamak için gelişmiş donanımlara ve yüksek hassasiyetli test cihazlarına sahibiz.

belgeleme

ISO9001, CE, RoHS, UL, Patlamaya dayanıklı

CENO Avantajı

Mühendislik ekibindeki üye, kayma halkası alanında 10 yıldan fazla deneyime sahiptir. Kritik prosedür üzerinde çalışan operatörler, tamamen iç eğitim ile kalifiyedir.

Servis CENO sağlar

24 saat, 7 gün danışmanlık hizmeti.

Toplu ve özel üretim.

360 ° dönme sistemi için çözüm önerisi.

Herhangi bir 360 ° dönme sistemi için isteklerinizle bize danışmaya hoş geldiniz. Sorularınıza zamanında cevap vereceğiz.
