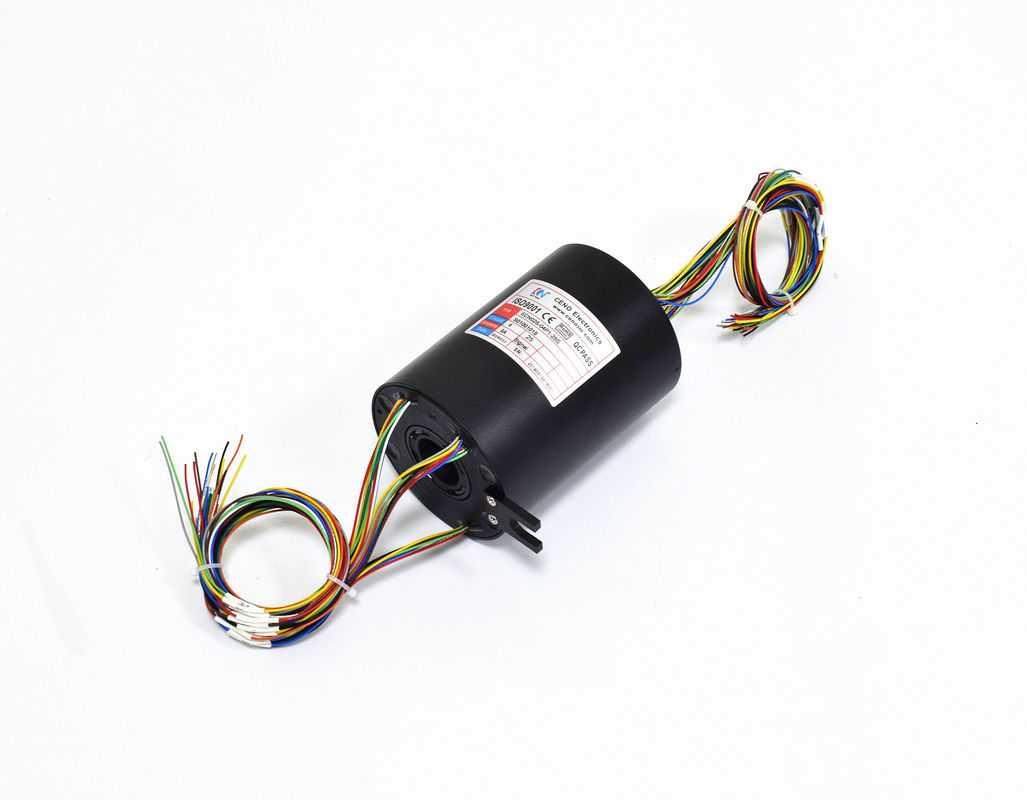

Herhangi Bir Cihaza Uygulanan Hassas İletken Kayma Halkası, Döner Bağlantı Elemanı

Delik boyutunun başlangıcı olarak ECN012 / ECN025 / ECN038 / ECN050 olarak adlandırdığımız delik kayma halkaları ile CENO 12.7 mm / 25.4 mm / 38.1 mm / 50 mm, farklı model ile farklı boyuttadır. Bu modle ECN025-04P1-25S, 4 devre numarası ve 25 kanal sinyali olan 25.4 mm iç deliğe sahiptir. 360 ° sürekli dönüş ile aynı anda güç ve sinyal aktarımını destekleyin.

Özellikler

◆ Destek gücü ve sinyal iletimi
Signal Çeşitli sinyalleri entegre et
Reliability Yüksek güvenilirlik, uzun ömür, kurulumu kolay

Uygulamalar
◆ Otomasyon cihazları
Lityum pil ekipmanları

İsteğe bağlı
Number Devre numarası
Mevcut derece
Protection IP koruma sınıfı
Type Sinyal tipi

Şartname

ECN025-04P1-25S Özellikleri		Resim
şimdiki	4 * 5A, 25 * sinyal
İD	Ø25.4mm
Koruma sınıfı	IP54
Çalışma hızı	0 ° 300rpm
Temas malzemesi	Değerli metal
Anma gerilimi	380VAC
Yalıtım direnci	500 milyon | ¸ @ 300VDC (güç) 100 MQ @ 300VDC (sinyal)
Dielektrik gücü	≥500VAC @ 50 Hz (güç) ≥300VAC @ 50 Hz (sinyal)

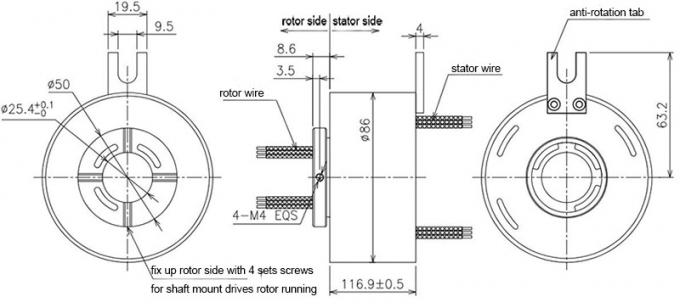

Anahat çizim

S: Elektrik kanalı ve sıvı veya hava kanalı kombinasyonu ile hibrit tasarım sunuyor musunuz?
Evet, CENO hava / akışkan döner birliği ve elektrikli kayar halka tek bir komple çözüme birleştirilebilir. Çözüm, akışkan, güç, sinyal ve veri aktarımı için olabilir. Tam gereksinimlerinizi karşılamak için hem standart montajlar hem de özel çözümler sunuyoruz. Talepleriniz için bize danışınız.

S: İçi boş mil kayma halkasını makinelerimize nasıl takarız?

İçi boş mil montaj yolu
1) Kayma halkasını istenen yere yerleştirin ve her iki ayar vidasını da birliğin her iki ucundaki mile eşit şekilde sıkın. 25 lb-inç tork.
2) Kabloları yönlendirin ve gerekli bağlantıları yapın. Kabloların, kayma halkasının serbest dönüşünü kısıtlamasına izin vermeyin.
3) Dönme önleme tırnağına bir vida veya dübel (birlikte verilmez) yerleştirin.

Flanş montaj yolu
1) Flanştaki montaj deliklerini montaj tabanına hizalayın ve plastik için düz rondelaları ve diş açma vidalarını (DESTEKLENMEYEN) takın. Vidaları iyice sıkın.
2) Kabloları yönlendirin ve gerekli bağlantıları yapın. Kabloların, kayma halkasının serbest dönüşünü kısıtlamasına izin vermeyin.
3) Dönme önleme tırnağına bir vida veya dübel (birlikte verilmez) yerleştirin.

CENO Avantajı

Mühendislik ekibindeki üye, kayma halkası alanında 10 yıldan fazla deneyime sahiptir. Kritik prosedür üzerinde çalışan operatörler, tamamen iç eğitim ile kalifiyedir.

CENO tercih neden

CENO araştırma ve geliştirme, üretim ve satış yapan kayma halkası alanında teknolojik bir firmadır. Ürün kalitesi ve güvenilir performans sağlamak için gelişmiş ekipman ve yüksek hassasiyetli test cihazlarına sahibiz. Tesis alanı 3000 metrekaredir ve Çin'de bulunmaktadır.

Onur

ISO9001, CE, RoHS, UL, Patlamaya dayanıklı

Servis CENO sağlar

360 ° dönme sistemi için çözüm önerisi.

Toplu ve özel üretim.

24 saat, 7 gün danışmanlık hizmeti.

Herhangi bir 360 ° dönme sistemi için isteklerinizle bize danışın. Sorularınıza zamanında cevap vereceğiz.
