Ürün Tanımı:

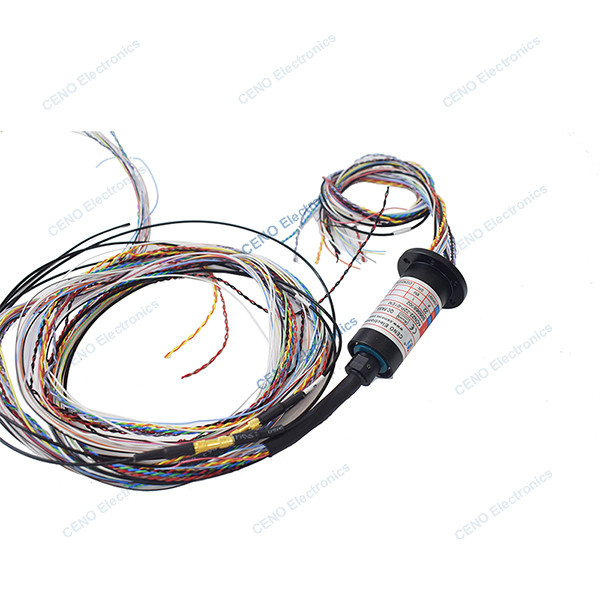

HDMI Video Slip Ring Kapsülü PLA Analog Video ve 100M Ethernet Sinyalı ile
ACN22-22P-01EM, CENO'nun yeni HDMI Video Slip Ring'idir.-40°C~+60°C'de düşük sıcaklık ortamı uygulamaları için devrelerle Ethernet sinyali elektrik gücüCENO, müşteri özel gereksinimleri olarak farklı uygulamalar için entegre kayma halkaları üretti ve özelleştirdi.Fotoelektrik kapsülü için özel takım elbiseDaha fazla bilgi için lütfen bizimle iletişime geçin.
Özellikleri:
Özellikleri
- Alüminyum alaşım koruması ve altınla altın temas malzemeleri
- Düşük sıcaklık ortamı için takım elbise-40°C~+60°C
- Çeşitli veriler entegre edilebilir
Başvurular
- VR uygulaması
- Fotoelektrik kapsül
- Radar iletişim
- Yüksek çözünürlüklü baş
- Robot
İsteğe bağlı
- Devre, Voltaj, Akım
- Sinyal / veriyi entegre et
- Çalışma sıcaklığı
- Şekil ve Boyutları
- Çalışma hızı
Teknik parametreler:
|
ACN22-22P-01EM
|
Spesifikasyon |
|
Akım ve devreler
|
1 grup HDMI sinyali; 1 grup PLA analog video sinyali; 1 grup 100M Ethernet sinyali; 13 devre * 2A; 2 devre * 1A
|
|
Rating Voltajı
|
0-48VAC/VDC
|
|
Dielektrik kuvveti
|
≥500VAC@50Hz (((P);
≥100VAC@50Hz (((S);
|
|
İzolasyon direnci
|
≥1000MΩ@500VDC(P);
≥10MΩ@100VDC(S);
|
|
Temas direnci
|
≤35mΩ (50rpm)
|
|
İletişim malzemesi
|
Altından Altına
|
|
Ev malzemesi
|
Alüminyum alaşımı
|
|
Çalışma sıcaklığı
|
-40°C~+60°C
|
|
Çalışma nemliği
|
% 60 RH
|
|
IP koruma derecesi
|
IP40
|
|
Çalışma hızı
|
0~300 rpm
|
|
Dış çapı
|
Ø22 mm
|
|
Kurşun tel boyutu
|
AWG28# Teneke kaplı Teflon tel;
RF 1.32 koaksiyel tel
|
|
Kurşun telinin uzunluğu
|
Rotor:1000±10 mm; statör:300±5 mm
|
Çizim
Daha fazla bilgi:
Bugün kaydırma halkaları hakkında konuşacağız ama endişelenmeyin, kulağa geldiği kadar sıkıcı değil.ve neden tıbbi makine uygulamaları için bu kadar şaşırtıcı bir yenilik.
İlk olarak, açıklayalım. Bir kayma halkası, dönen ve sabit sistemler arasında güç ve sinyalleri aktarmayı sağlayan bir elektrik aletidir.Temel olarak elektronik cihazların kablolara takılmadan veya güç kaybetmeden hareket etmesini sağlayan döner bir konektör gibidir..
Şimdi, bir hastanede olduğunuzu ve bir doktorun kablolara takılmış bir tıbbi cihaz kullanması gerektiğini düşünün.Doktorun hareketini kısıtlayan ve hastaya zarar verebilecekAma HDMI Miniature Slip Ring Kapsülü gibi bir kayma halka ile, cihaz sağlam bir şekilde bağlı ve güçlenirken doktor serbestçe hareket edebilir.
HDMI Miniature Slip Ring Kapsülü'nden bahsetmişken, detayları konuşalım.Yani zaten kalabalık bir hastanede ya da tıbbi bir tesiste fazla yer kaplamayacak.Ve boyutlarına rağmen inanılmaz derecede güçlüdür. HDMI video sinyallerini ve elektrik enerjisini iletebilir. Bu da her ikisini de gerektiren tıbbi ekipman için mükemmel hale getiriyor.
Ama sadece sözüme inanmayın - HDMI Miniature Slip Ring Kapsülü Endoskoplar ve cerrahi robotlar gibi tıbbi cihazlarda zaten başarılı bir şekilde kullanıldı.Operasyonları daha düzgün ve verimli hale getirdi., ve hatta doktorların daha önce mümkün olmayan prosedürleri gerçekleştirmelerine yardımcı oldu.
Eğer hala yüzüklerin havalı olduğuna inanmıyorsanız, unutmayın ki tıbbi gelişmeleri mümkün kılıyorlar.
